양*목 교수님

안녕하세요. 양진목입니다.

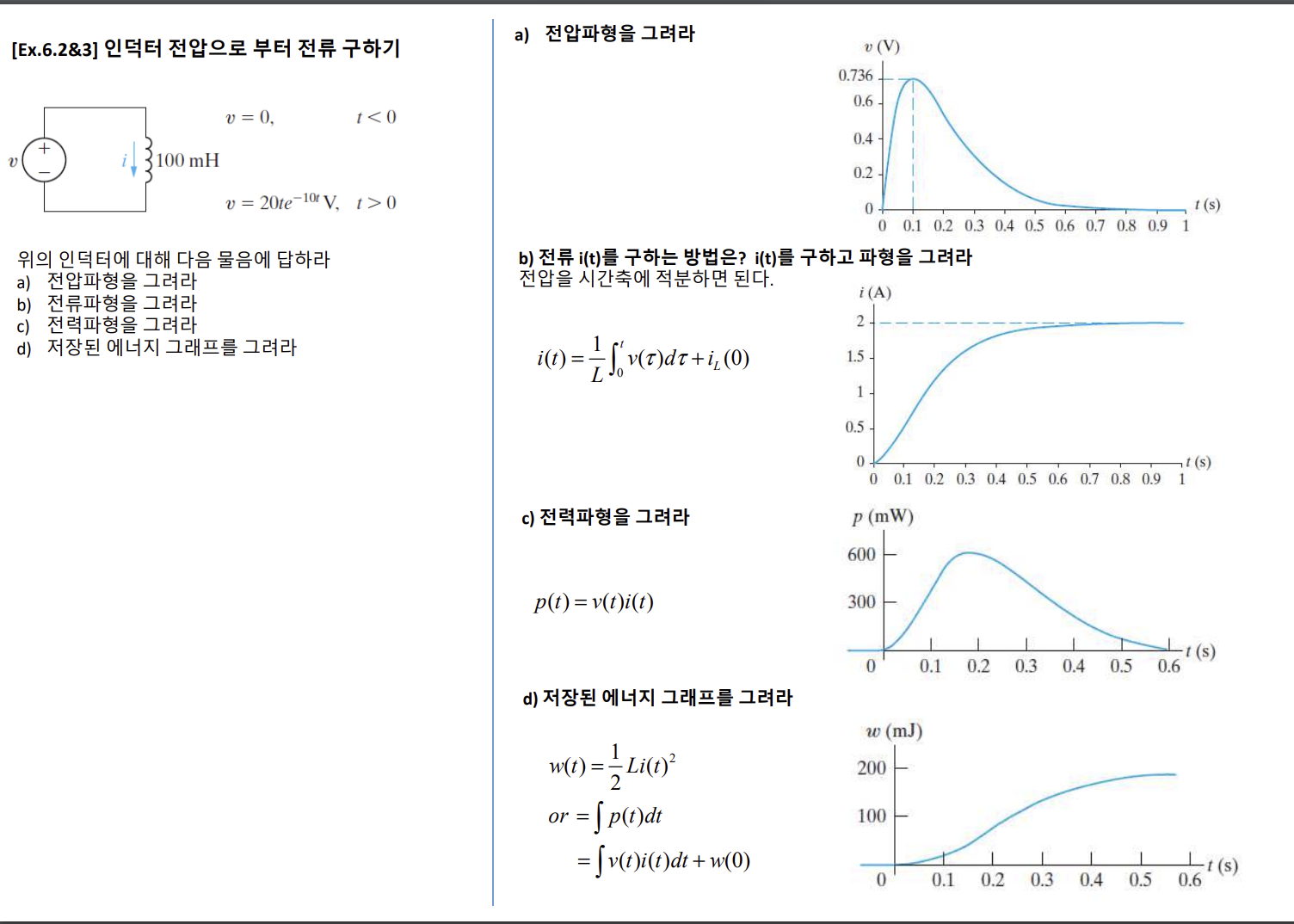

시험볼 때 계산기를 사용하지 못하나요? 계산기사용을 못하면 따로 그래프 개형을 외우고 있지 않는 한 지수함수 혹은 다항함수*지수함수의 그래프는 고등학교 때 지식을 사용해서 그려야 하구요

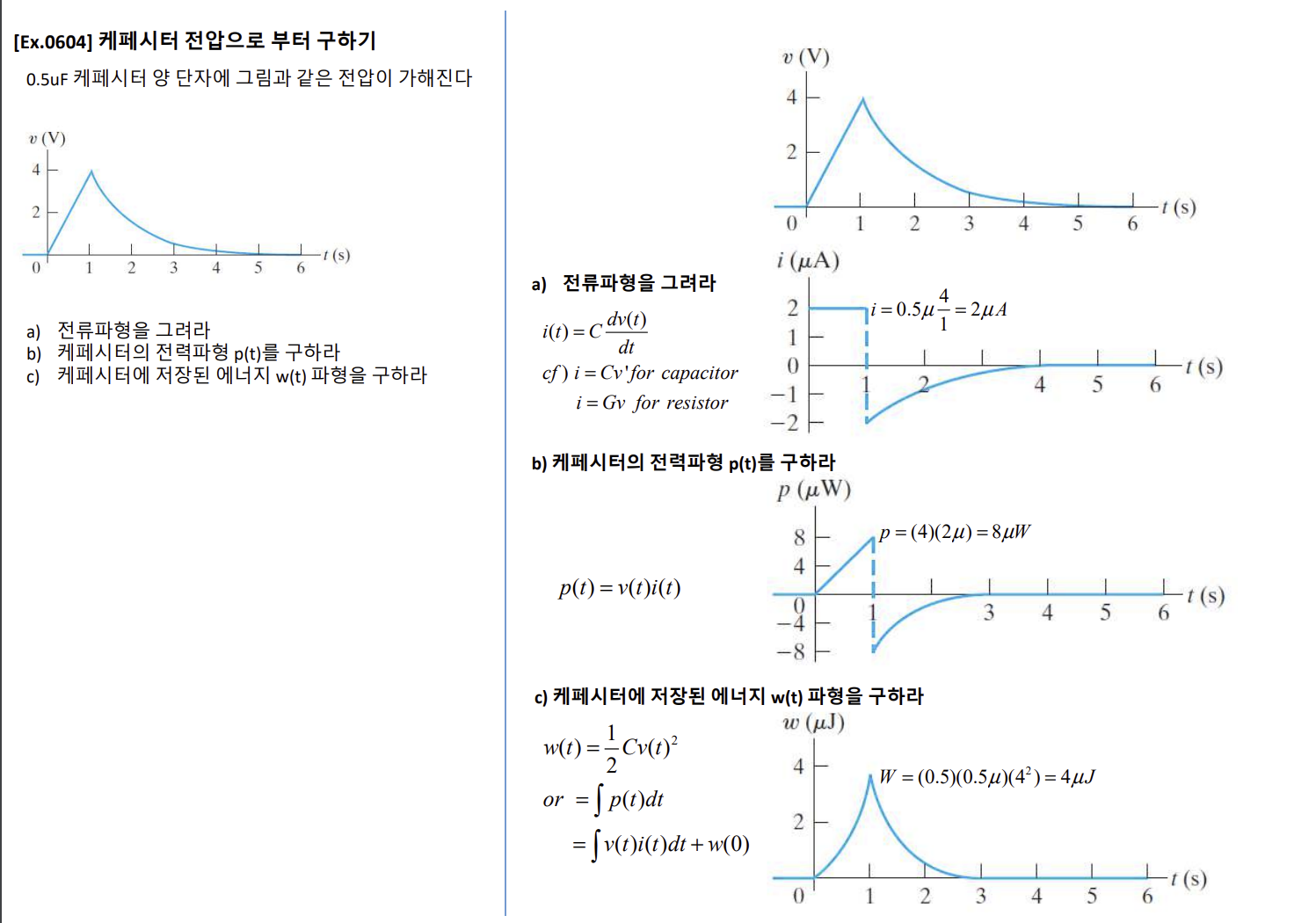

예제6.4처럼 식은 주어지지 않고 그냥 그래프만 대략적으로 주어진 경우는 다른 조건이 없는 한 적당한 직선, 지수함수형태(1차회로의 전압, 전류로 가정)를 구하여 전압, 전류식에 대입해서 그리는 수 밖에 없습니다.

예제6.4의 경우 0부터 1초 사이에서 v(t)=4t[V]이고, t>1에서 v(t)=4e^-(t-1)/τ[V]라 두면 t=6초에서 v(t)=0에 도달했다고 볼 수 있으므로, 즉 t=1에서 전압이 줄어들기 시작하여 5만에 전압이 0이 되었으므로 5τ=5로 처리하여 τ=1입니다. 그래서 t>1에서 v(t)=4e^-(t-1)[V]입니다. 학교 교수님의 의도가 무엇인지는 모르겠지만 대충 이 정도로 접근하면 되지 않을까 싶습니다.

답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.

• 2023-05-25
• 2024-12-12 수정
