제목	답변완료 회로이론 관련 질문드립니다.
질문유형	강좌내용	교수님	양진목
과목	회로이론	강좌명
작성자	최경 (h******8)	등록일	2023-04-25 19:17
첨부파일	10623_2023042526_01.jpg

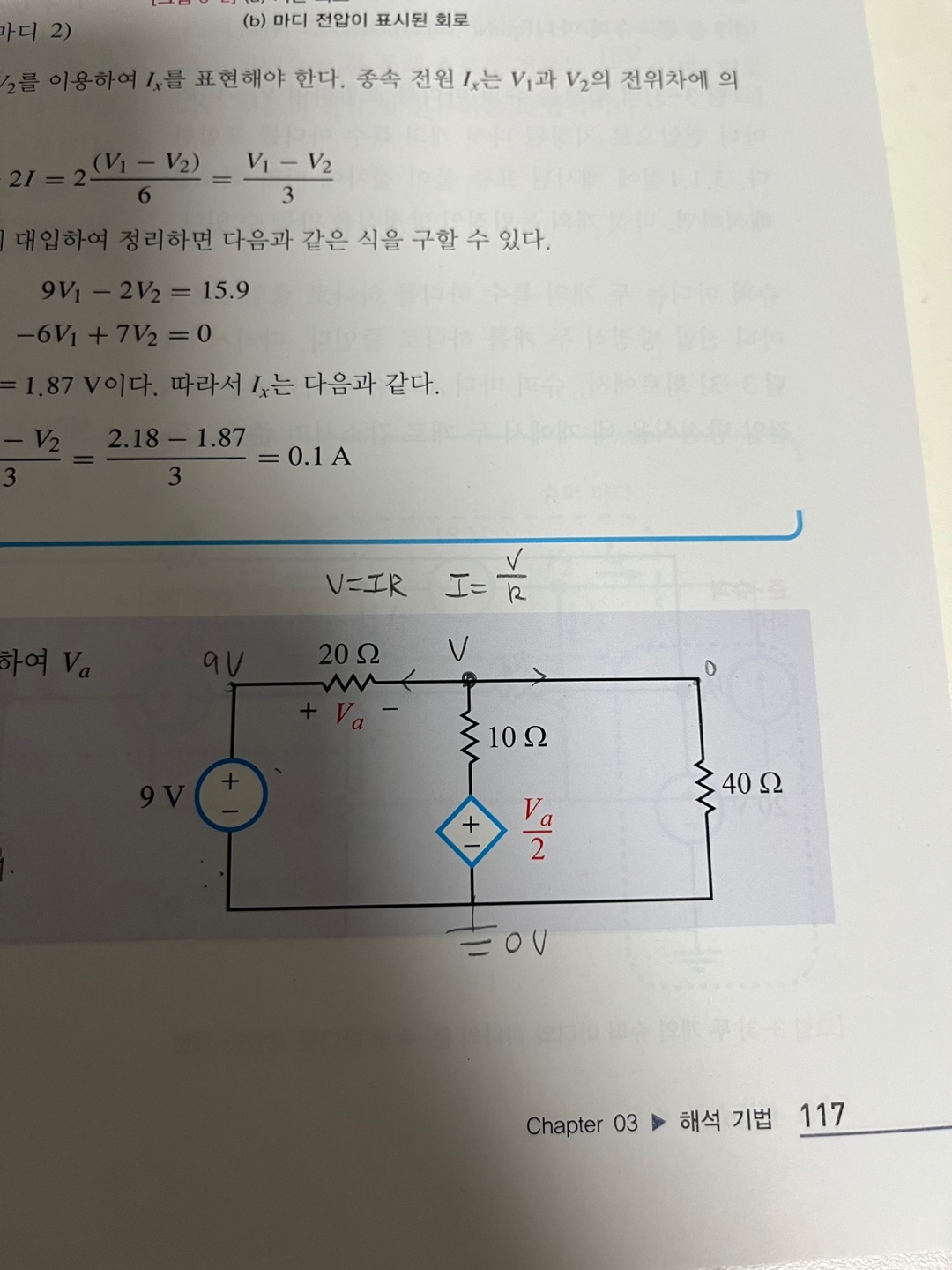

교수님 다음 문제를 마디전압법으로 풀어 Va값을 구하고 싶은데요...! 사진에 보이는 바와 같이 접지를 시켜놓고 구하려합니다. V마디에서 뻗어나가는 전류를 쓰면 V-9/20 에다가 그 다음 어떻게 식을 써야 Va값이 나올까요..? 10옴과 종속전류원이 같이 있어 헷갈립니다..! 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다.

양*목 교수님

안녕하세요. 양진목입니다.

질문에서 올려주신 것과 같이 비교적 간단한 구조의 회로는 가급적 새로운 미지수를 도입하지 않고 회로에서 주어진 변수로 마디전압을 부여하는 것이 효율적인데요

문제에 나와있는 Va를 이용하면 모든 마디전압을 표시할 수 있습니다. 아래와 같이 표시되구요 9-Va 노드에서 방정식 한개만 세우면 됩니다.

답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.

공학계열 양진목
