양*목 교수님

안녕하세요. 양진목입니다.

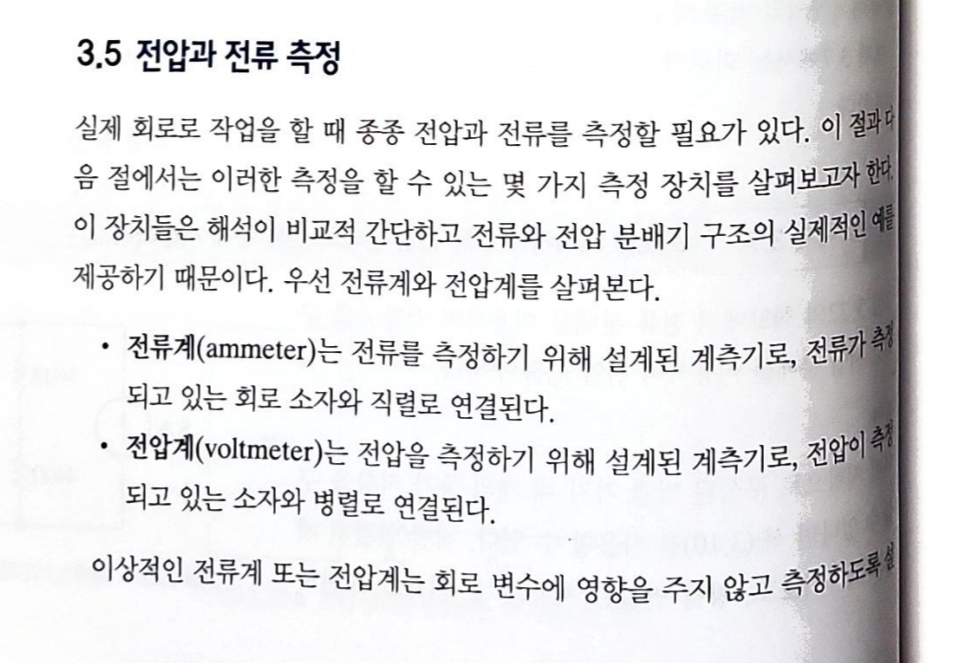

1. 닐슨 교재에서는 전압계는 병렬 전류계는 직렬로 연결되있다고 있습니다 .

이 문장은 전압계, 전류계를 측정하려는 소자에 어떻게 연결해야 하는가에 관한 것입니다.

즉, 전압계는 전압을 측정하려는 소자에 병렬로, 전류계는 전류를 측정하려는 소자에 직렬로 연결해야 한다는 뜻입니다.



2.  다르송발 전압계는 직렬, 전류계는 병렬로 연결하는 데

이 문장은 다르송발미터기를 이용해서 전압계, 전류계를 설계할 때 여기에 추가하는 저항을 어떻게 연결해야 하는지에 관한 것입니다.

다르송발 미터기에 저항을 추가로 직렬로 연결하면 전압계로, 저항을 추가로 병렬로 연결하면 전류계로 만들 수 있습니다.

이 경우 다르송발 미터기와 여기에 추가한 저항 통째로 전압계, 전류계가 됩니다.



3. 전압계에서는 저항이 클수록, 전류계에서는 저항이작을수록 더큰 전류를 측정할수 있다고 학교 수업에서 들었던 기억이 있는데

전압계, 전류계 같은 측정기는 회로에 아무 영향도 미치지 않으면서 측정하려는 값을 정확히 측정하는 것이 가장 이상적입니다. 그런데 전압계, 전류계 자체가 저항이 있으므로 측정을 위해 회로에 연결을 하는 순간 전압계, 전류계가 회로의 구성부분이 되어서 회로에 영향을 미칩니다.(즉, 구조의 변화를 일으킵니다.). 전압계는 소자에 병렬로 연결하므로 전압계에는 전류가 적게 흐를수록 좋습니다. 그래서 저항이 클수록 정확한 값을 측정할 수 있고 전류계는 소자에 직렬로 연결하므로 전류계에는 전압이 적게 걸릴수록 좋습니다. 그래서 저항이 작을수록 정확한 값을 구할 수 있습니다. 더 큰 전압, 더 큰 전류라는 표현보다는 정확한 값을 측정할 수 있다고 하는 것이 보다 옳은 표현입니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
