양*목 교수님

안녕하세요. 양진목입니다.

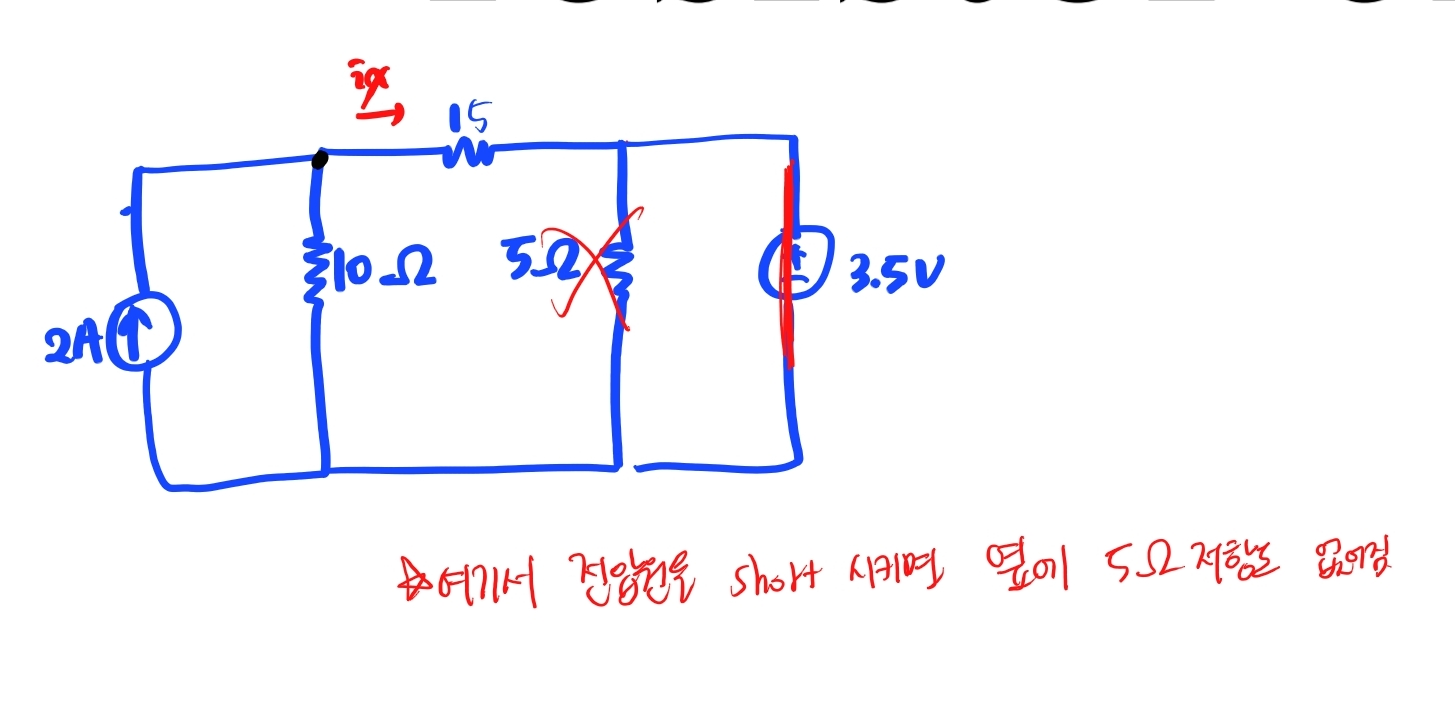

네. 맞습니다. 전압원을 제거하면 전압원은 단순 도선(단락상태)가 되는데 단락상태란 전류는 흐를 수 있으나 전압이 0볼트입니다. 그래서 이와 병렬연결 된 저항도 양단전압이 0볼트가 되어 이 저항엔 전류가 흐르지 않습니다. 결국 전압원 제거 시 저항은 개방시켜서 없에버리고 회로해석을 하면 됩니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.

• 2023-04-14
• 2024-12-12 수정
