| 제목 | 답변완료 사맛디자인 오토캐드 DIMDIA | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 임기섭 |
| 과목 | 3D 설계 | 강좌명 | |
| 작성자 | 김*림 (y*****7) | 등록일 | 2021-02-23 03:35 |
| 첨부파일 | |||
|
안녕하세요 교수님! 교수님의 강의를 수강 중인 학생입니다. 여러가지 실습예제들을 살펴보다가 궁금한 점이 생겨 질문 남깁니다ㅜㅜ

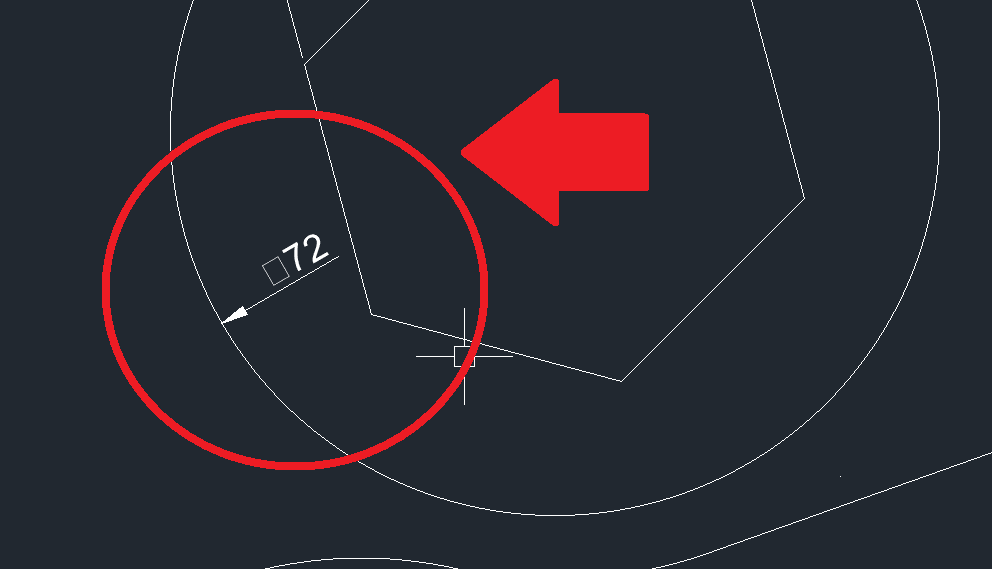

첨부한 사진과 같이 원의 지름 치수를 기입하는 과정에서 (혹시몰라 파일로도 본문으로도 첨부합니다!)
원의 치수를 표시하려는데 실습예제의 그림과 달리 파이 표시도 제대로 되지 않으며 원 전체 (한 점에서 다른 한 점까지 중심을 지나며) 지름으로 이어진 것이 아니라 중심을 가정하고 다른 끝까지 이어지지 않은 작은 화살표로만 표시가 됩니다
혹시 어떻게 설정을 변경해야 될지 여쭐 수 있을까요?
좋은 강의 항상 감사합니다! 늘 건강하셔요! 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
지름표시(파이) 표시가 나타나지 않는 이유는 파이 표시를 나타내지 못한 폰트(글자)를 사용해서 그렇게 됩니다. 캐드의 기본 폰트인 ``txt`` 폰트 혹은 ``굴림체`` 폰트로 변경해서 적용해주세요. 만약 안 되면 ``%%c``로 작성하면 파이 표시가 나옵니다. 지름 표시를 원 안에 위치해서 화살표가 양쪽이 원 전체에 표시하려면 치수선을 선택해서 오른쪽 클릭해서 ``Properties``를 선택, 항목 중에 ``Fit``을 선택해서 항목을 펼쳐보면 ``Text Movement``에서 ``Move text, no leader``를 선택해서 변경하시면 됩니다. 이런 설정을 계속적으로 사용하기 원하면 ``Dimension Style Manager(단축명령:DIMSTY)``를 실행해서 ``Modify`` 선택, ``Fit`` 탭에서 ``Text Placement`` 중에서 ``Over dimension line, without leader``를 선택해서 변경하면 계속적으로 사용이 가능합니다. 궁금한 것이 있으면 언제든 물어보세요. 홧팅요~!!
- 2021-02-24
- 2024-12-12 수정
