| 제목 | 답변완료 25강 사투상도 질문있습니다. | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 임기섭 |
| 과목 | 3D 설계 | 강좌명 | |
| 작성자 | 정*호 (j********0) | 등록일 | 2020-12-13 13:52 |
|
25강 사투상도 예제 풀이가 잘못된 거 같습니다. 사투상도는 정면에서 봤을때는 비율이 맞고 안쪽으로 들어갈 때는 길이가 절반으로 준다고 가르쳐주셨습니다. 그래서 만약 예제처럼 안쪽으로 파여있으면 위로도 올리고 안쪽으로도 절반 들어가야 하는데 비율이 조금 헷갈린거 같습니다. 교수님도 조금 헷갈리신거 같구요..
예제의 아치형에서 왼쪽 다리에 있는 안쪽으로 파인 곳의 위치가 풀어주신 거랑 많이 다른 거 같습니다. 예제에선 거의 위쪽으로 치우쳐져 있는데 풀이강의에서는 오른쪽이랑 높이차이가 거의 없는거 같습니다... 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
임*섭
교수님
제가 영상을 촬영할 때 실수를 한 것 같습니다. 잘못된 부분을 찾아주셔서 감사합니다.

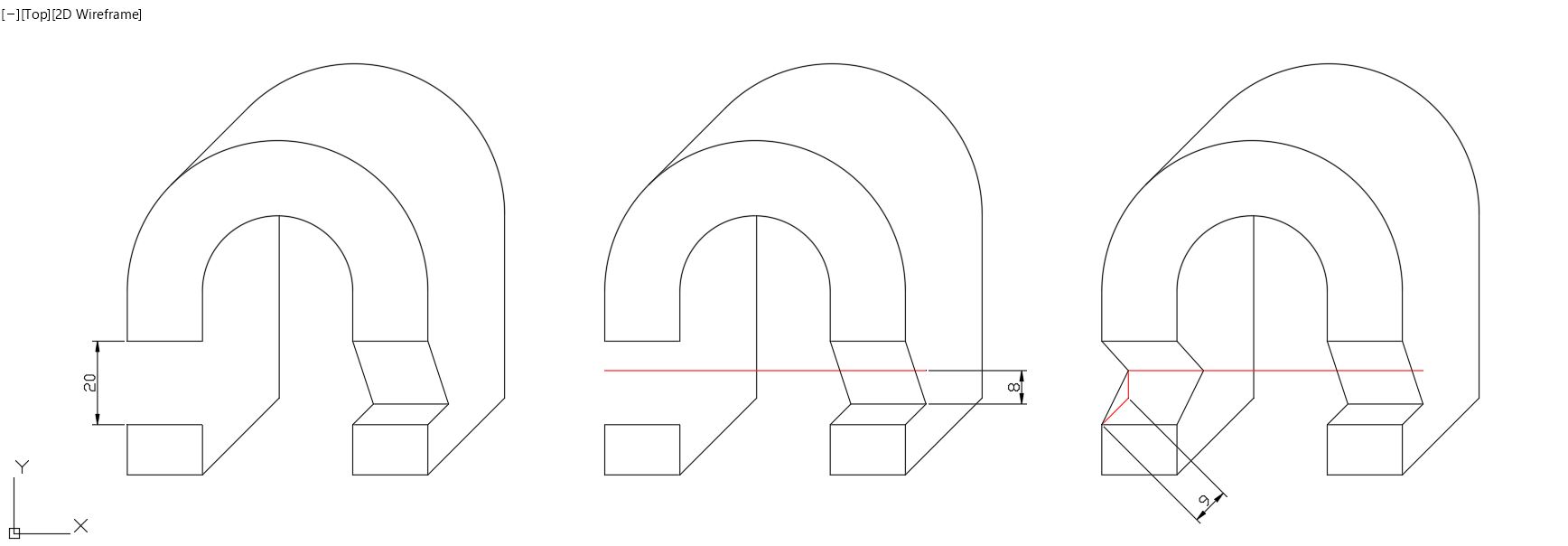

예제에서 오른쪽 부분은 수직으로 들어가서 깎인 부분이라 12mm 올린 선에서 @7<45를 이용해서 그리면 됩니다.
하지만 왼쪽 부분은 수직으로 들어가지 않고 깎인 부분이라 오른쪽 들어간 부분에서 8mm Offset으로 복사하고
@9<45의 선을 그리고 수직으로 올린 뒤 교차점을 찾아서 나머지 부분을 그리면 됩니다.
- 2020-12-14
- 2024-12-12 수정
