| 제목 | 답변완료 자기결합회로의 T형 등가회로 질문 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 박*용 (y**********3) | 등록일 | 2023-01-17 17:09 |
| 첨부파일 | |||
|

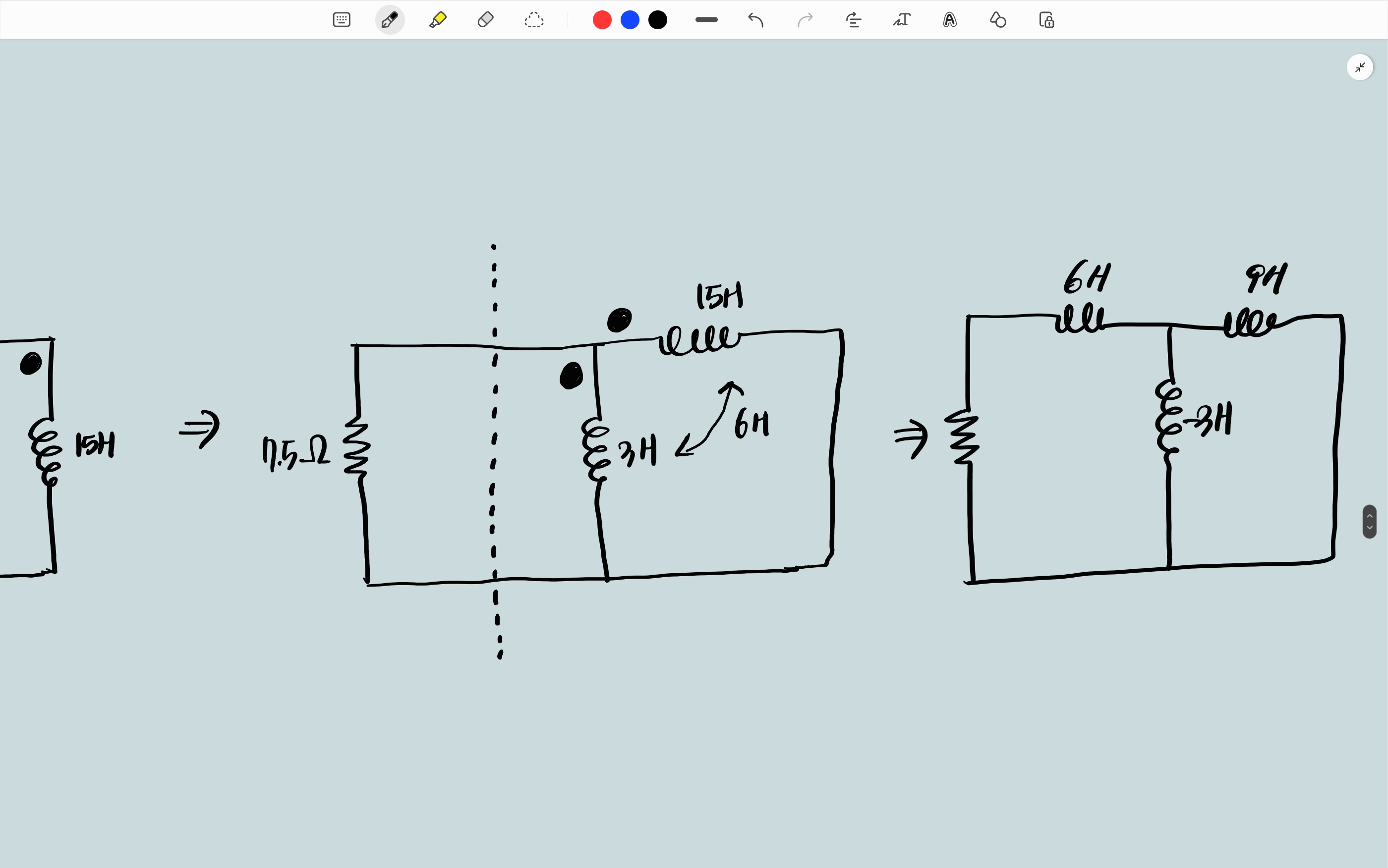

교재 100쪽 풀이에서 자기결합회로를 T형 등가회로로 바꾸는 과정에 대한 질문입니다. 사실 문제 말고도 그냥 등가회로로 변환하는 쪽이 잘 이해가 안되는 상태긴 합니다.
이 문제에서 T형 등가회로로 바꿀 때, 3개의 인덕터에 각각 어느 값이 들어가야 하는지 모르겠습니다. 방향에 대한 기준이 있는건지 제가 기본을 놓치고 있는건지 잘 모르겠어요. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.

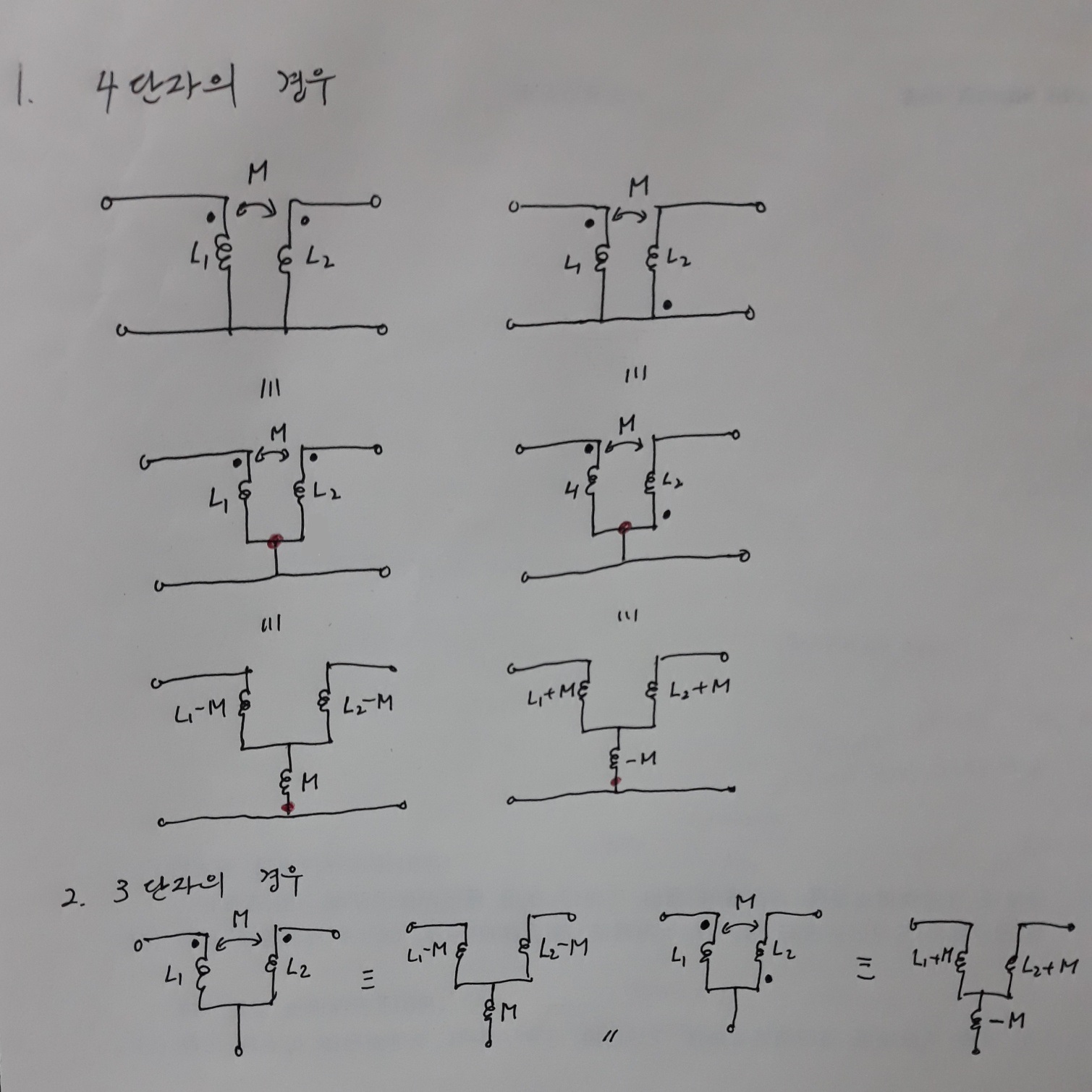

첨부사진을 참고하면서 설명을 보시면 될 것 같습니다.
우선 사진 아래의 3단자부터 시작하면 되는데요 자기결합회로를 3단자로 구성하면 두 인덕터가 결합되는 마디가 있습니다.
이 마디에서 상호인덕턴스 M을 뽑아내는데 dot가 마주보고 있으면 +M을, dot가 어긋나게 찍혀 있으면 -M을 뽑아냅니다.
이후는 강의, 교재에 있는 것처럼 바꾸시면 됩니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2023-01-19
- 2024-12-12 수정
