이거 그냥 일반인이 써도 되는건가요?

한번 끄적여보면..(제가 맞을지는 모르겠습니다... 그냥 지나가는 댓글로 봐주세요)

모멘트는 어디서든 0 아닌가요?

Bending Moment 와 Moment 는 완전 다르지 않을까요?

만약 Bending Moment 를 구하여라~ 라고 문제를 내려면 범위를 쪼개서 물어보지 않을까요?

Determine at CB부재에서 C점의 Bending Moment ~ 요런식으로..

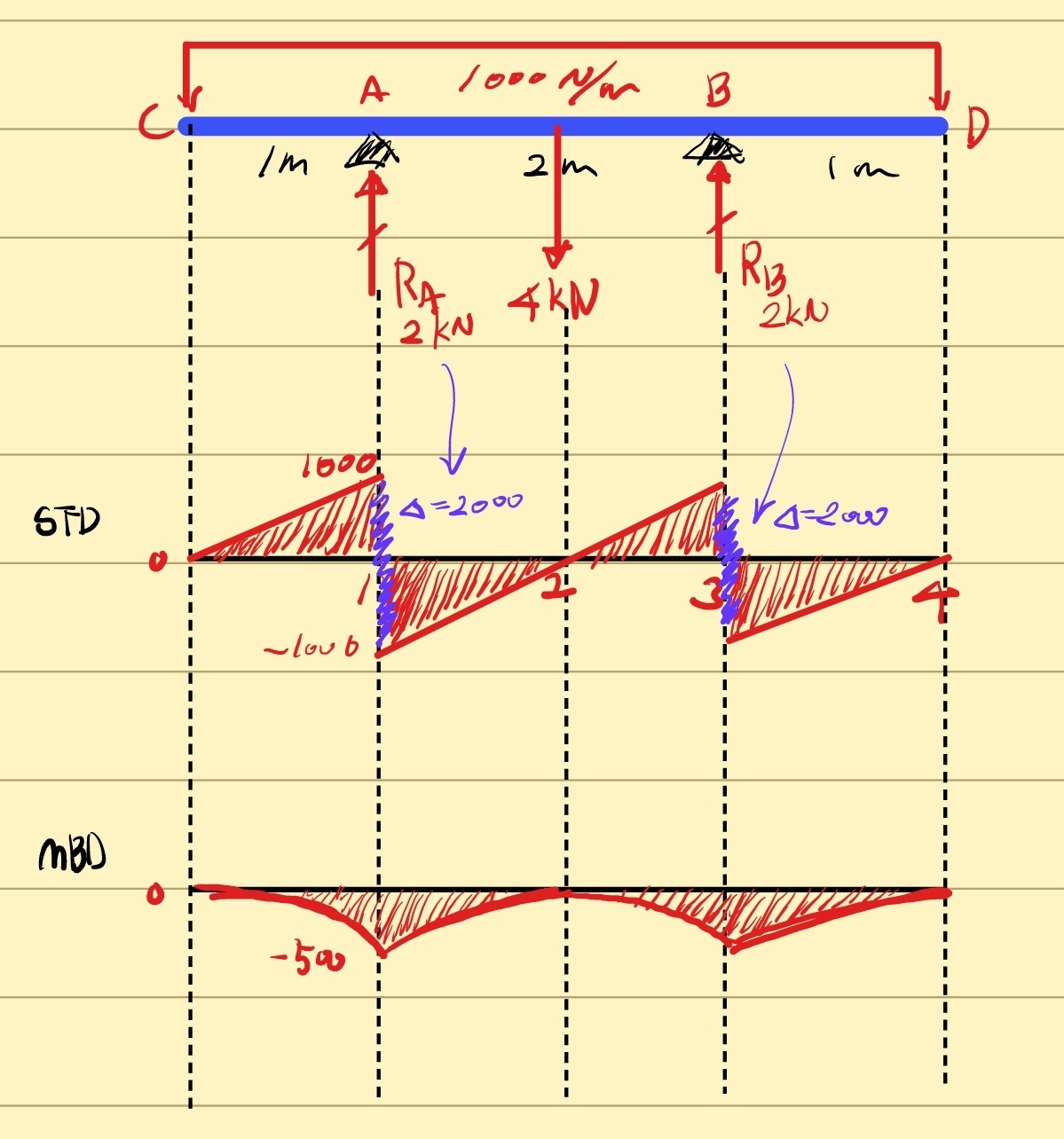

위 사진은 예시 입니다.

MBD는 오타.. (BMD입니다.. BMD는 bending moment diagram이죠~)



한번 Ra와 Rb를 구하는 과정을 생각해보시면 이해가 되실겁니다~

먼저 두개의 반력의 합은 4k와 같다라는 식을 세우시고

방정식이 하나 더 필요하니 모멘트가 0이다 (평형조건~) 를 이용해야하져~

이때 이 조건은 어디서든 적용이 가능하죠 왜냐면 안움직이니까~~



예를들어 sigma Ma=0 ; 을 하게 된다면? 그 지점에서 bending moment는 0일까요? BMD를 보듯이 -500Nm 이죵

모멘트와 굽힘모멘트(bending moment)는 다르다는 걸 이해하시면 될 것 같습니다~
