| 제목 | 답변완료 마디전압법에서 질문드립니다. | ||
|---|---|---|---|
| 질문유형 | 기타 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 서*진 (t********1) | 등록일 | 2022-04-11 07:29 |
| 첨부파일 | |||
|

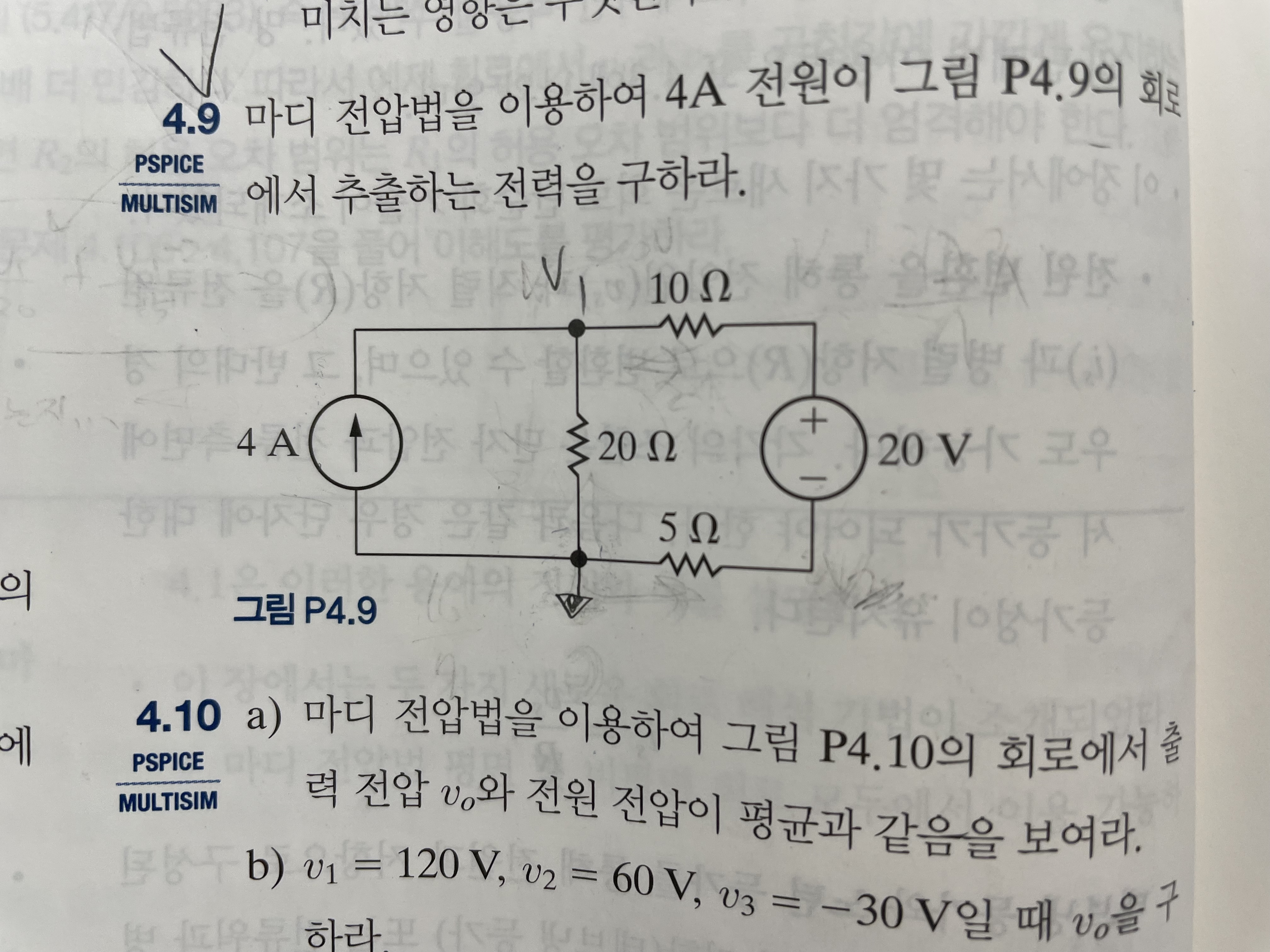

사진과 같이 기준마디를 잡고 마디전압법법 식을 세울때, V1에서 20V의 독립전압원 쪽으로 가는 전류의 식은 (V1-20)/15로 세울 수 있나요? 전압원을 사이에 두고 직렬로 2개의 저항(10옴, 5옴)이 연결되어 있는 것 때문에 질문드립니다~ 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
서*진
안녕하세요. 양진목입니다.
20V전압원쪽으로 흐르는 전류의 식을 (V1-20)/15 로 세울 수 있는데요 그러기 위해서는 우선 회로를 간단히 변형해야 합니다.
주어진 회로에서 10옴, 20v 전압원, 5옴 저항은 직렬연결이므로 직렬연결된 소자들끼리는 위치를 서로 교환하여도 회로의 다른 부분의 전압, 전류에 영향이 없습니다.

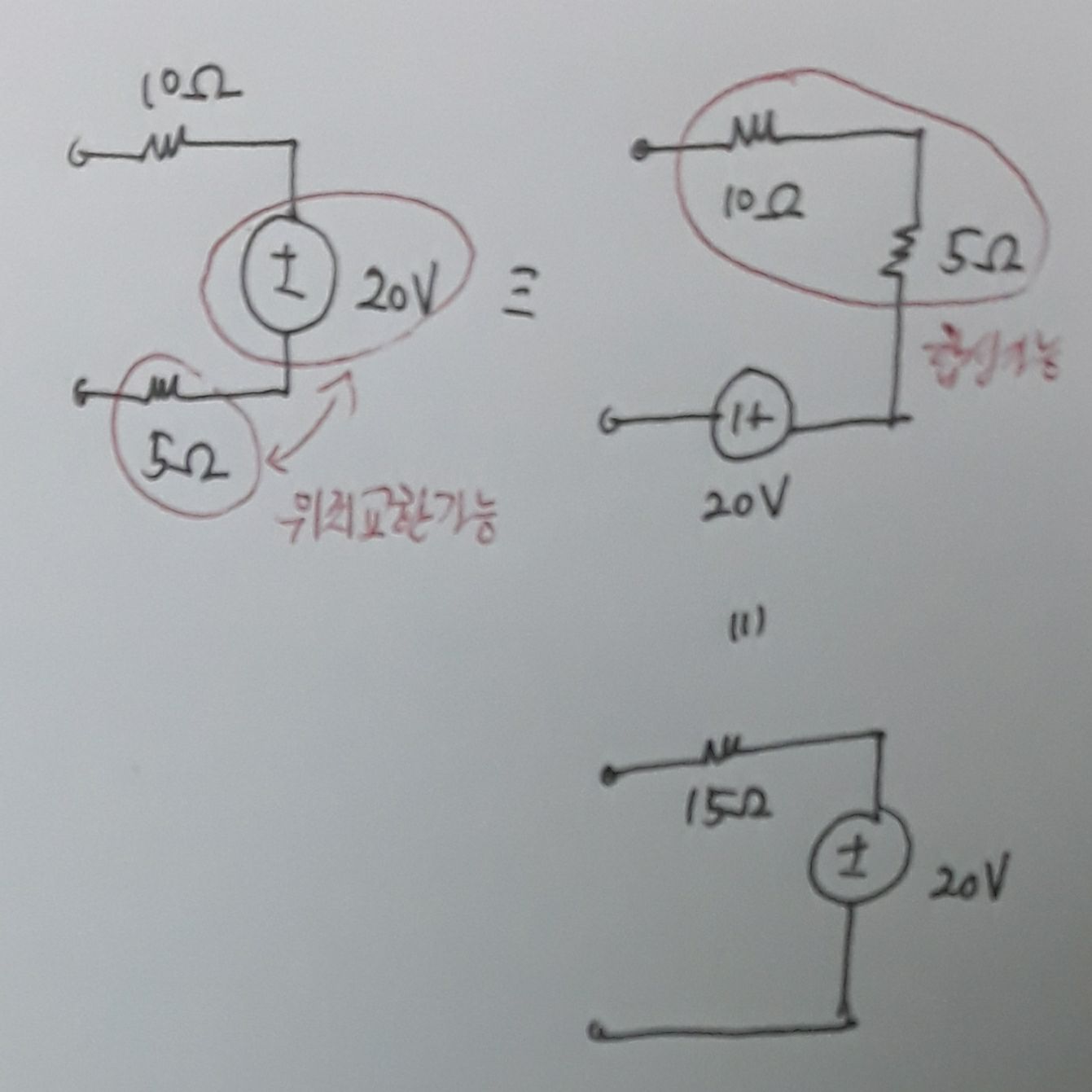

그래서 첨부사진처럼 회로를 변형시켜서 10옴, 5옴이 붙어있도록 변형하면 직렬합성을 이용해서 15옴의 등가저항으로 간단히 할 수 있습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
