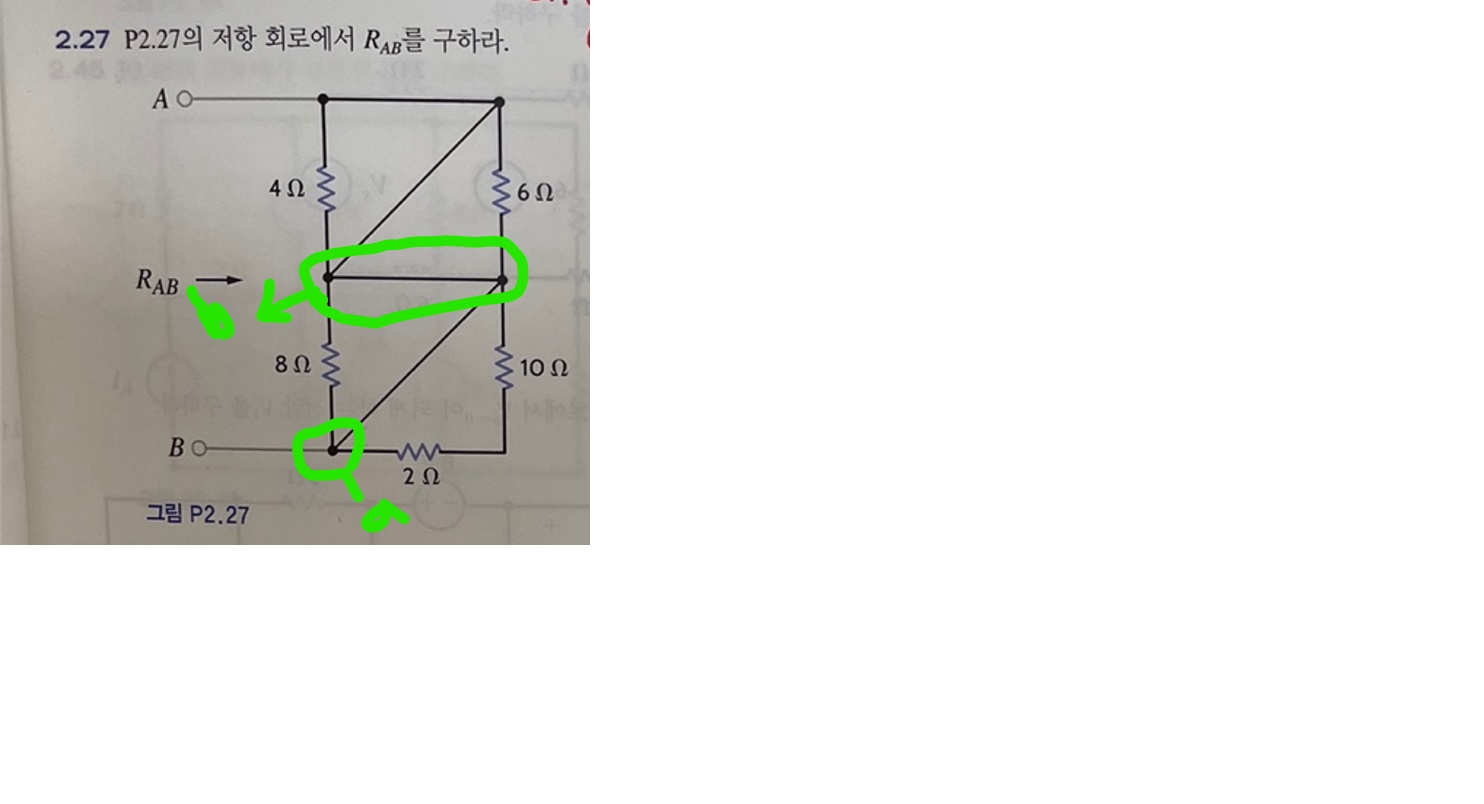

회로이론 등가회로 문제 질문드립니다. 문제는 파일에 첨부하였습니다.
문제는 회로의 저항을 등가저항으로 만드는 문제입니다. 제가 등가회로를 풀이할때는 1. 노드를 구한다. 2. 가장 먼 쪽의 저항부터 더해 나간다. 이런 순서의 풀이법을 사용하고 있습니다. 이 문제의 경우 노드를 설정하는 부분부터 막혀서 풀지 못하고 있습니다.
질문 1. 파일의 a 노드는 8옴 , 2옴, 6옴이 연결되어 있는 노드인가요? 질문 2. 파알의 b 노드는 4 옴, 6 옴, 8옴 , 10 옴이 연결되어 있는 노드인가요? 질문 3. 등가회로 문제를 풀때 어느 노드를 기준으로하여 풀어 나가는게 효율적인가요?? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.
제가 지난주에 코로나에 걸려서 답변이 많이 늦어졌습니다. 불편을 드려 대단히 죄송합니다.
`노드`의 일반적인 의미는 회로에서 둘 이상의 소자가 연결된 점인데요 얼핏보기에는 별개의 노드인것처럼 보여도 실제로는 하나의 노드로 취급해야 하는 경우가 있습니다.
즉, 어느 둘 이상의 노드가 도선으로만 연결된 경우는 이를 하나의 노드로 묶을 수 있는데요 질문하신 문제에서 b, a 노드는 별개의 노드인 것처럼 보여도 실제로는 하나의 노드에 지나지 않습니다.

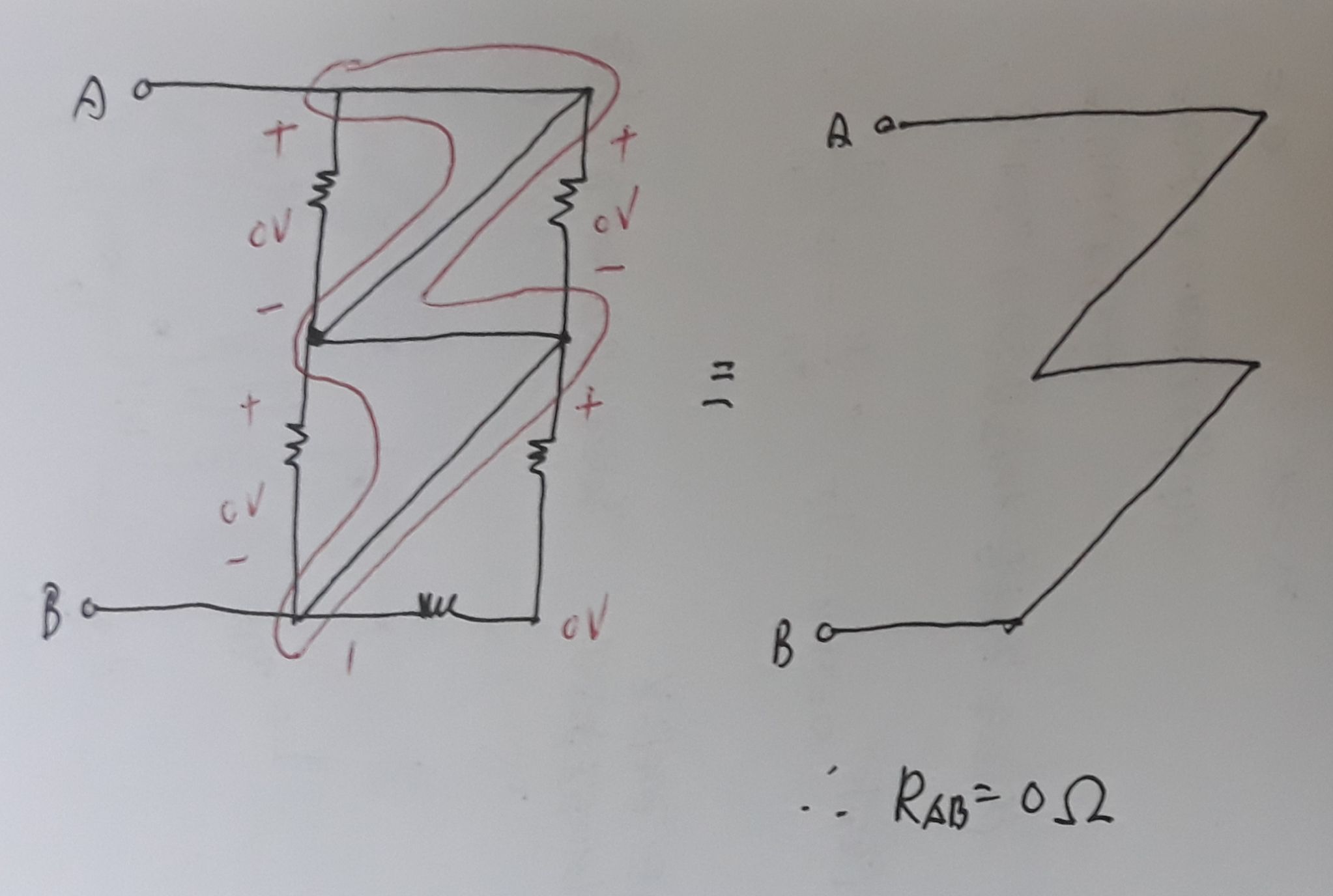

그래서 이 회로의 모든 저항은 각각의 양쪽 단자가 동일한 노드에 연결된 상태이므로 양단전압이 0v가 되어 전류가 흐르지 못하고 결과적으로 이를 제거할 수 있습니다.(첨부사진참고)
그러면 등가저항은 0옴이 됩니다.(질문하신 문제는 통상적인 등가저항계산문제와 달리 회로적인 센스를 묻는 문제여서 질문에서 언급하신 방식으로 접근하는 것이 오히려 복잡합니다.)
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
