회로이론 질문드립니다. 교재는 Irwin 저자 회로이론 입니다.

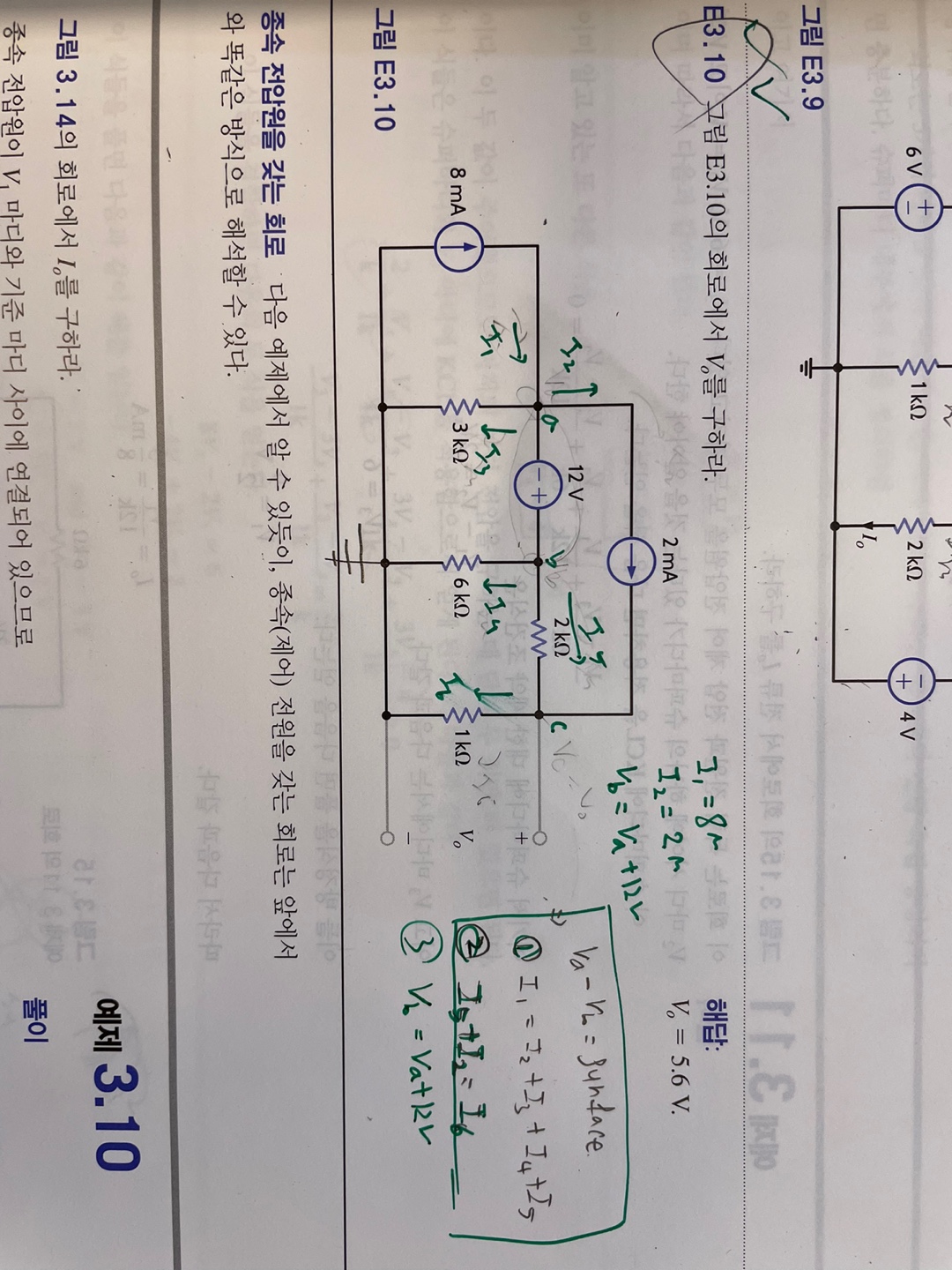

1. E3.10입니다. 문제는 사진에 첨부하였다 문제의 경우 4개의 마디가 존재하므로 첨부된 파일에서와 같이 3개의 마디방정식을 만들었습니다. 풀이를 해보니 계속 오답이 나와 방정식에서 오류가 있는지 확인하기 위해 질문 드립니다. 제가 세운 방정식에 오류가 있다면 알려주시면 감사하겠습니다.
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
강*규
안녕하세요. 양진목입니다.
올려주신 식은 KCL 위주로 세운 식인데요 틀린 부분은 없습니다.
그런데 마디전압법은 각 저항에 흐르는 전류를 `마디전압`을 이용하여 나타내는 것이 핵심입니다.
그래서 올리신 풀이에서 I3, I4, I5, I6을 각각 마디전압을 사용하여
I3=Va/3000
I4=Vb/6000
I5=(Vb-Vo)/2000
I6=Vo/1000
과 같이 나타내면 방정식 ①, ②, ③이 미지수 Va, Vb, Vo으로 된 3원 일차 연립방정식이 되므로
이를 푸시면 됩니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
