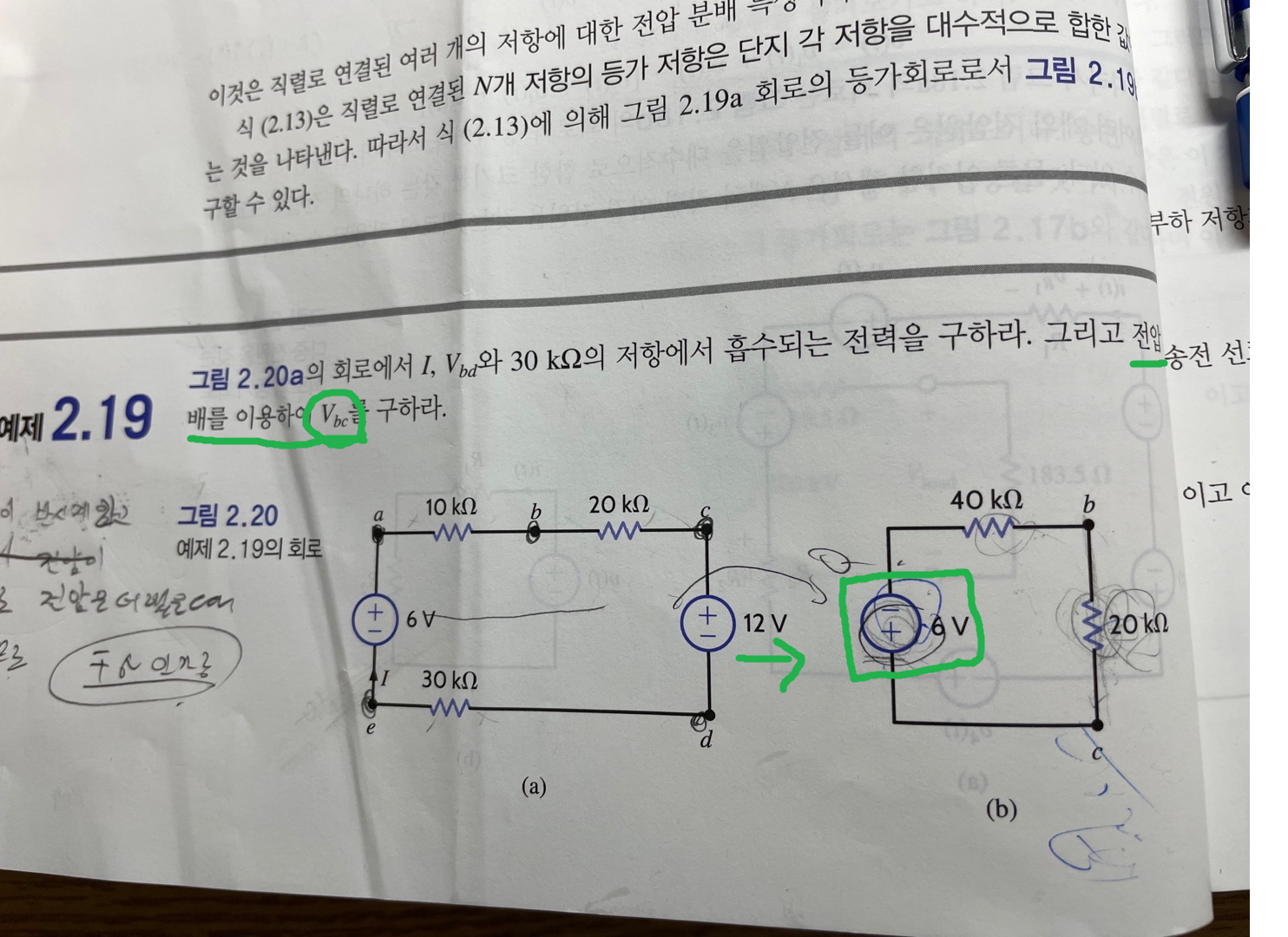

회로이론 전압분배에 관해 질문 드립니다. 저희 학교는 lrwin의 회로이론 교재를 이용하고 있으며, 40P의 예제 2.19번 문제입니다. 질문은 사진에 첨부한 문제입니다.
질문은 크게 두가지입니다. 1. 전압 V_bc를 구하는 풀이를 전압분배를 이용하지 않고 회로의 전류를 구해 옴의 법칙으로 구해도 맞는 풀이입니까?
2. 회로 (a)를 등가회로 (b)로 표현하여 전압분배를 이용하여 V_bc 를 구했습니다. 이때 초록색으로 표시한 부분에서 왜 등가회로 (b)의 전압이 (+-) 6V가 아니라 (-+) 6V인지 이유를 알려주시면 감사하겠습니다. 저희 학교 교수님께 질문을 드렸는데 피드백을 애매모호하게 알려주셔서 정확하고 논리적인 설명이 필요합니다.
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.
1. 네, 당연히 가능합니다. 이 경우 전류가 흐르는 방향을 시계방향 또는 반시계방향 어떻게 두느냐에 따라 전류의 부호가 +/- 모두 가능하므로 이 부분에 신경을 쓰셔야 합니다.

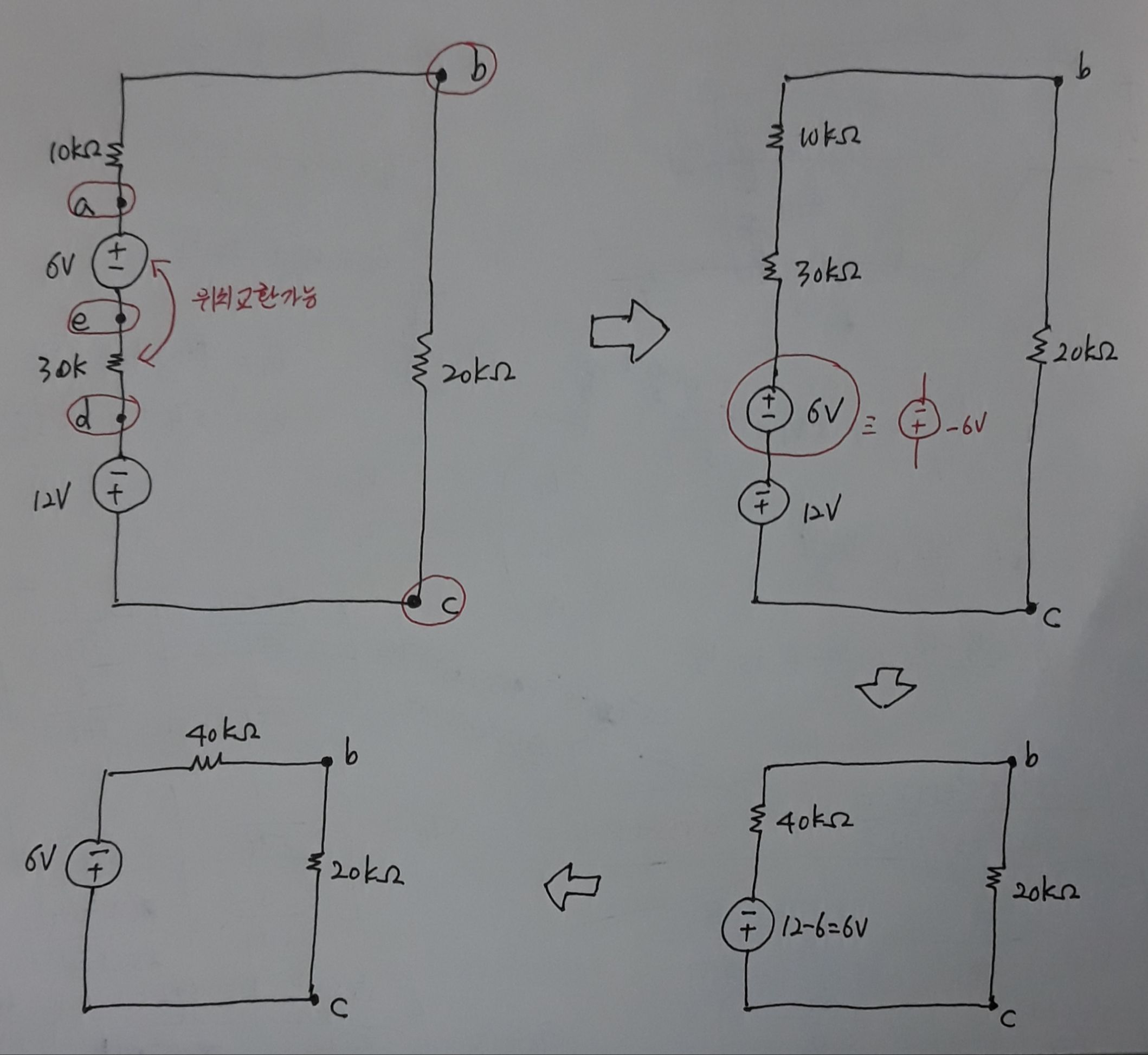

2. 첨부의 그림을 참고하시기 바랍니다. 우선 등가회로를 그릴 때 가장 중요한 것은 회로의 마디표시입니다. 어느 마디와 어느 마디가 합해져서 간단히 되었는지를 주의해서 보셔야 합니다. 해당 회로를 변형함에 있어서 핵심은 6V전압원과 30kΩ이 직렬연결이므로 이 둘의 위치를 바꾸어도 나머지 소자의 전압, 전류에 아무 영향이 없다는 것입니다. 전압원을 간단히 하는 과정은 교재의 46페이지를 참고하시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
