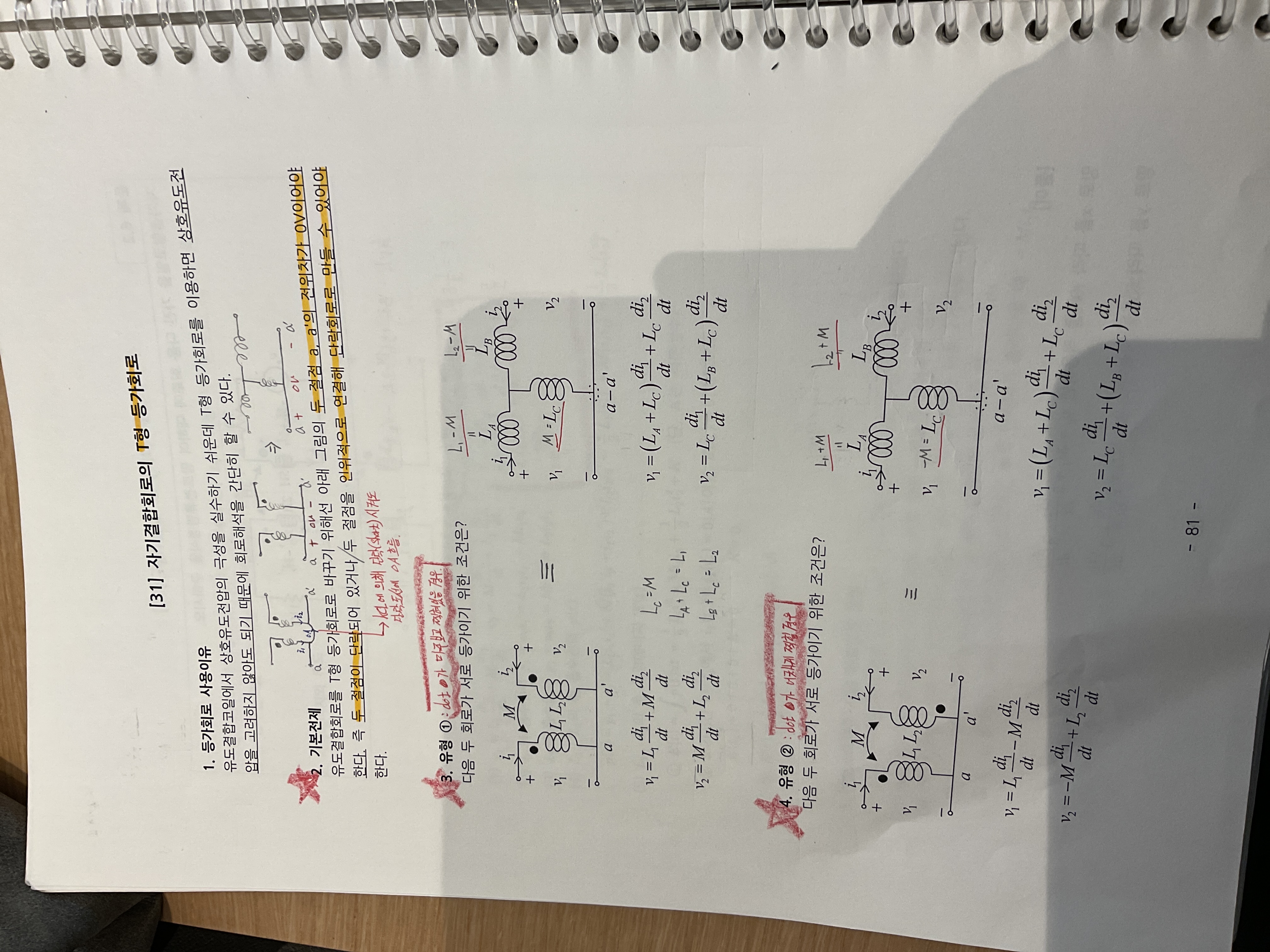

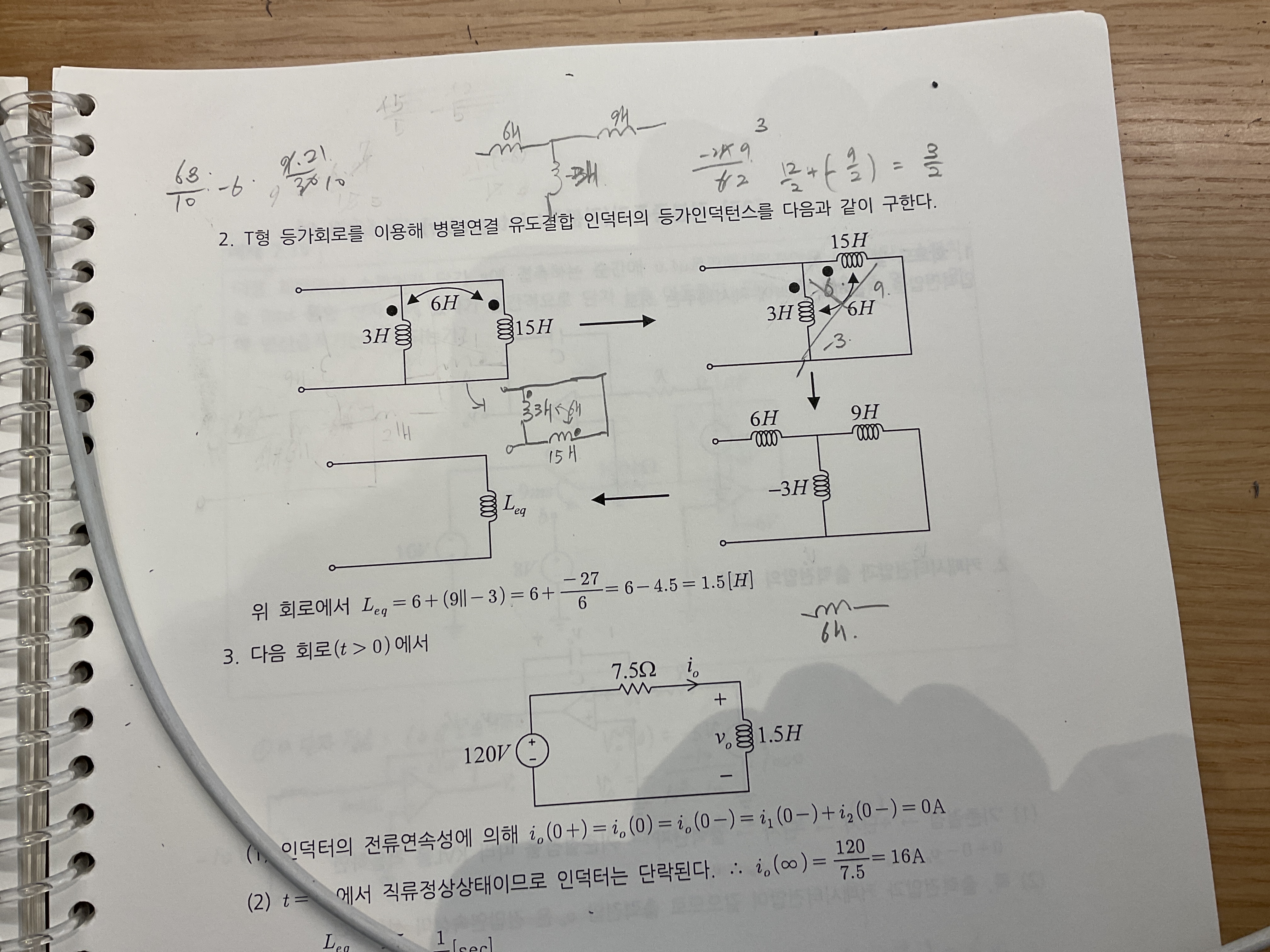

우선 의문이 생긴 지점은 교재 100페이지의 예제 7.10입니다. 15H를 위로 옮기신 후 푸셨는데 저는 15H를 아래로 옮기고 풀었는데도 같은 답이 나왔습니다. 두 인덕터가 병렬일 때 (윗 단자의 절점도 전위차가 0, 아랫 단자의 절점도 전위차가 0) 자기결합인덕터를 T형 등가회로로 바꾸는 것에서 교재 88페이지의 전위차가 0볼트인 절점 a-a’인 지점을 위, 아래 모두 자유롭게 잡아도 된다고 이해해도 될까요?
교재 의 설명과 예제를 같이 사진 첨부하였습니다. 감사합니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
이*훈
안녕하세요. 양진목입니다.
질문에서 이미 정확한 내용을 써 놓으셨는데요
두 인덕터가 병렬연결이므로 a-a`를 두 인덕터가 연결된 위아래 중 어느 마디로 잡아도 같은 결과를 얻습니다.
그래서 15H를 위, 아래 어디로 옮겨도 동일합니다.
따라서 풀기에 편한 쪽을 a-a`로 두면 됩니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
