| 제목 | 답변완료 고체역학 실전문풀 2강 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 권준표 |
| 과목 | 고체역학 | 강좌명 | |
| 작성자 | 이*비 (d*********0) | 등록일 | 2020-12-19 18:32 |
| 첨부파일 | |||
|

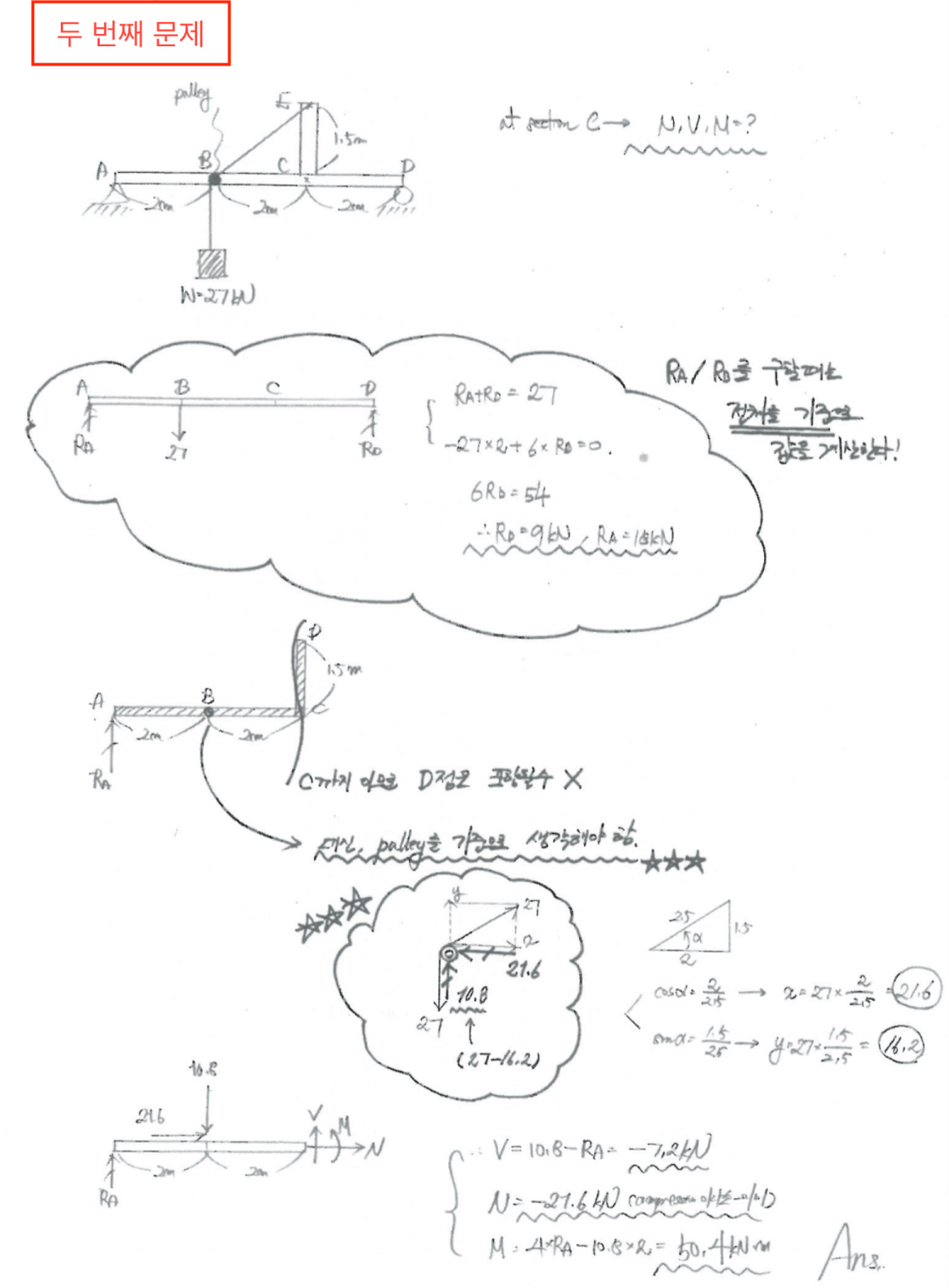

2강의 두번째 문제(풀리가 아래에 위치할때, 첨부파일의 1번 그림) 이 부분에서 E에 작용하는 27KN의 힘이 왜 저 방향(↗)인지 모르겠습니다. 강의에선 장력의 평형 때문이라고 하셨는데

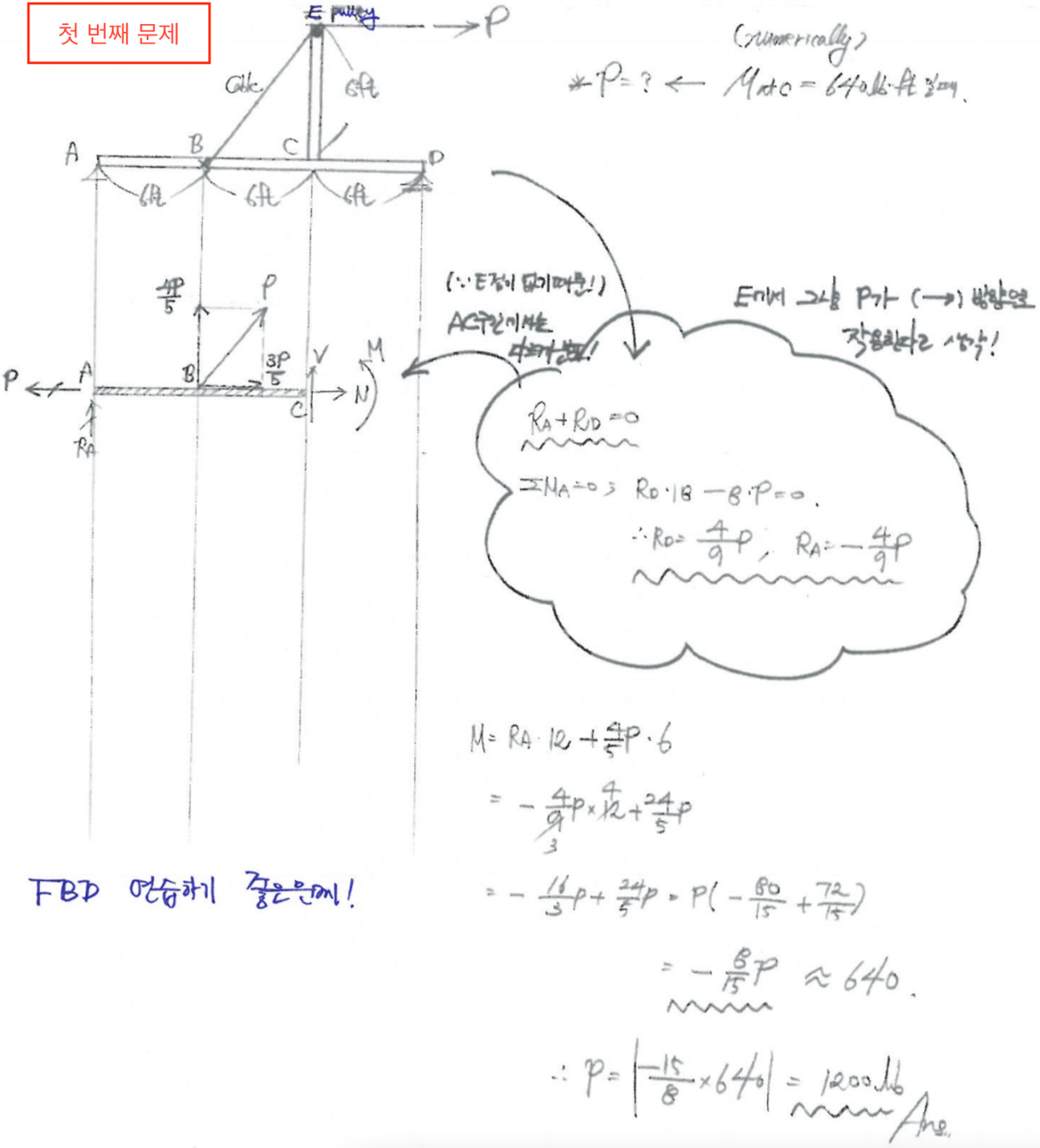

그렇다면 첫 번재 문제(풀리가 윗쪽에 위치할때, 첨부파일의 2번그림) 에서도 장력의 평형을 고려해 B점에서 작용하는 힘이 ↙ 이 방향으로 표시되어야 하는 게 아닌가요....?
강사님께서 두 번째 문제 설명하실 때 첫 번째처럼 E점에서 ↙이렇게 작용한다고 생각하면 안된다. 라고 하셨는데 그 정확한 이유를 모르겠습니다..
첨부파일의 그림은 제 나름대로 이해한 것인데 맞는지 아닌지도 모르겠고 저렇게 야매적인 방법말고 강사님의 정확한 설명이 궁금합니다.. 제가 궁금한건 풀리에 대한 반작용에 대한 것이 아니라 그 전 단계인 < 27KN 의 방향 >이 왜 ↙이 아닌 ↗이어야 하는지 에 대한 것입니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요.
답변드릴 때 헷갈리실 수 있으니
1. 첫번째 문제
2. 두번째 문제
를 아래와 같이 정의하려 합니다.

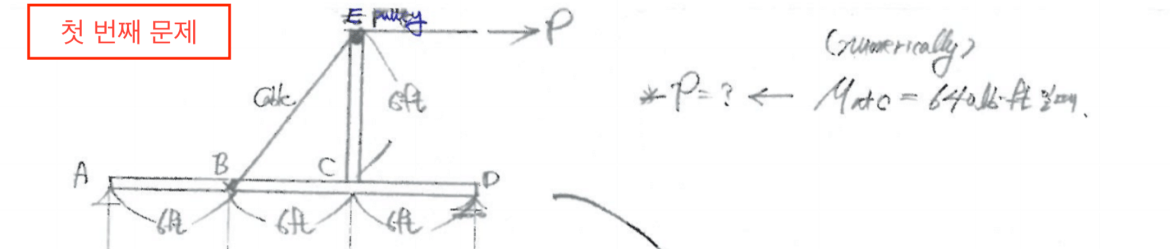

첫 번째 문제

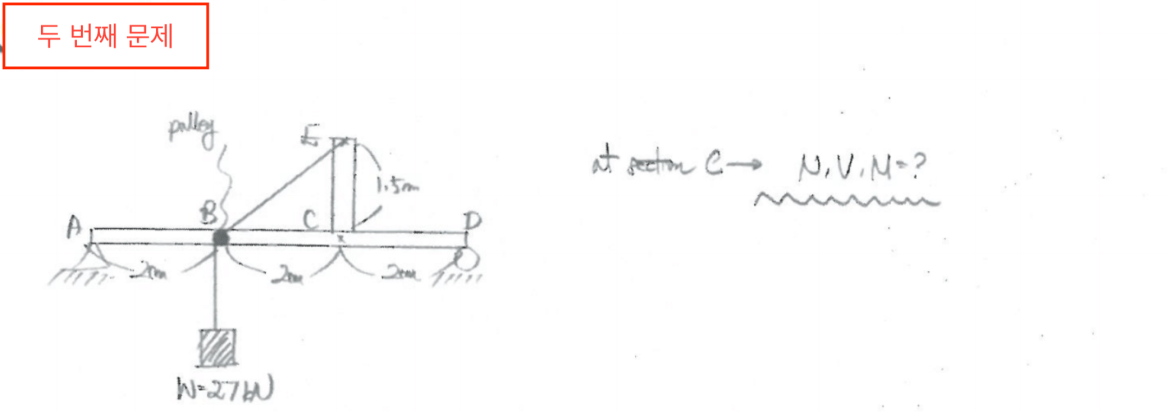

두 번째 문제
[첫 번째 문제에 대한 해설]
1. 우리에게 관심있는 지점은 B입니다.
(ABCD 보에 걸리는 하중에 관심이 있기 때문)
2. 줄을 가지고, B를 당기고 있습니다.
3. B가 오른쪽 위(↗)로 당겨지게 되는 것은 직관적이고 이해가 쉬울 것입니다.
[두 번째 문제에 대한 해설]
1. 우리에게 관심있는 지점은 B입니다.
(ABCD 보에 걸리는 하중에 관심이 있기 때문)
2. 줄을 가지고, B를 거쳐 E를 당기고 있습니다.
(이게 큰 차이입니다.)
3. B에 걸리는 무게에 의해 반발력이 위로 하나.
4. B에 걸리는 무게, 장력의 평형에 의해 왼쪽방향으로 걸리는 반발력 둘.
이를 이해하는 것이 핵심입니다.
다시 한번 그 이유는
우리가 관심있는 대상은 `보 ABCD`이기 때문입니다.
"E점에서 ↙이렇게 작용한다고 생각하면 안된다."
라는 의미는
첫 번째 문제처럼 E에서 (위로) 당기는 것이 아니라는 의미입니다.
(실제로는 ↙이렇게 작용하고 있죠. 하지만 의미가 없습니다.)
질문에 대한 답이 되었기를 바랍니다.
감사합니다.
