최*진 교수님

안녕하세요. 질문 주셔서 감사합니다.

영상 임피던스는 4단자(2포트) 회로망의 기초개념인 A,B,C,D 4단자 정수를 이해하였을 경우 그것을 활용할때 사용한다고 보시면 됩니다.

우리가 4단자회로망을 배우는 것은 중거리선로(송배전시)에서 전력을 전송할 경우 그 선로를 해석하기 위하여 전력공학에서 사용하는 개념입니다.
영상 임피던스 , 을 구하였을 경우 영상이라는 말은 거울에 비친 상이라는 뜻으로 입니다.

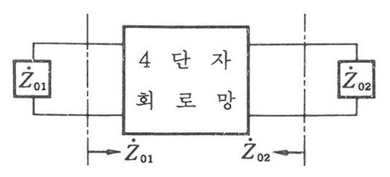

아래 그림에서 과 의 값을 4단자정수값을 대입하여서 구하였을 경우 만약 그값이 일치한다면

그것은 4단자 회로망의 앞과 뒤가 거울에 비친 것 같이 일치한다는 것입니다.



그럴경우 우리는 실제 전력을 전송할경우에 임피던스에 의하여 반사가 일어나지 않는다는 것을 의미하며 그것은 가장 유효한 전송이 된다는 것을 뜻합니다.

결국은 손실을 최소화하여 머니머니해도 머니를 아낄수 있다는 것을 말합니다^^











계속해서 열심히 공부해 주세요. 꾸준한 인내가 좋은 결과를 만드는 것이 공부입니다. 화이팅!
