| 제목 | 답변완료 입력 출렵임피던스 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 이*담 (w******1) | 등록일 | 2019-06-11 23:43 |
| 첨부파일 | |||
|
교수님 안녕하세요 질문이 너무 많아서 너무 죄송하네요ㅜㅜ 항상 정말 감사드립니다.. 첨부해드린 문제가 전혀 이해가 안가서요.. V1 V2는 V10 V20오타낸것같은데 그걸 감안해도 입력임피던스가 뭔지 출력임피던스가 뭔지 또 I는 어디를 말하는것인지 f가 왜 갑자기 튀어나오는지 이게 정현파 함수 해석에서 나오는데 혹여나 다른 파트 문제가 아닌지.. 답변해주시면 감사하겠습니다ㅜㅜ 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
해당 문제는 보편적인 유형이어서 굳이 입력, 출력임피던스 등을 언급하지 않고 그냥 일반적인 전압분배법칙으로 풀 수 있습니다.
V10, V20는 페이저전압, V1, V2의 크기의 의미로 사용되었습니다.

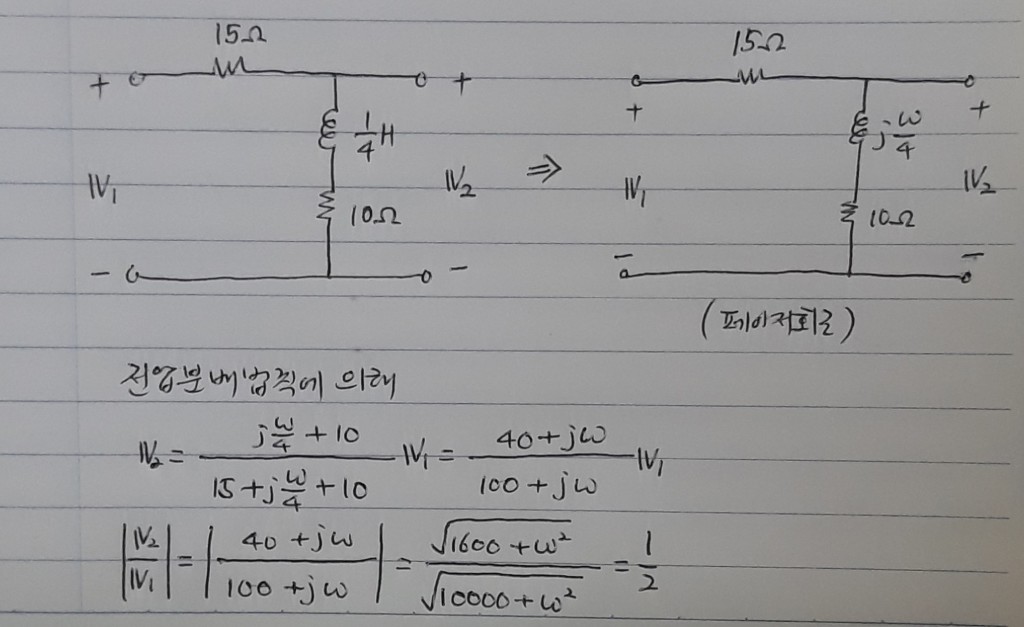

대략 다음과 같이 풀 수 있습니다. I는 그냥 회로에 흐르는 전류이구요 w=2πf의 관계를 이용한 것입니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
