제목 답변완료 2차회로 특성방정식의 해
질문유형 강좌내용 교수님 양진목
과목 회로이론 강좌명
작성자 이*담 (w******1) 등록일 2019-06-10 18:56
첨부파일

교수님 안녕하세요.

질문이 너무 많아서 죄송합니다ㅜㅜ

첨부해드린 회로에서

특성방정식의 근을 설정하려고 하는데요,

구해야하는 값이 V0라서 편하게 구하려고 바로 VR로

해를 설정했습니다만

VR`(0) 을 구하려다보니 축전기의 I=C×Vc` 이용이

안되더라구요..  VR과 Vc의 등식관계로 초깃값을 이용

하려는데 안됐습니다.

제가 한 방식이 잘못된건가요?

특성방정식 해가 아무거나 상관없다고하신것 같아서

이걸로 잡았는데, R이 아니라 직류니까 I로 잡았어야하나요?

도움 주시면 감사하겠습니다..

답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다.

댓글
0
양*목 교수님

안녕하세요. 양진목입니다.

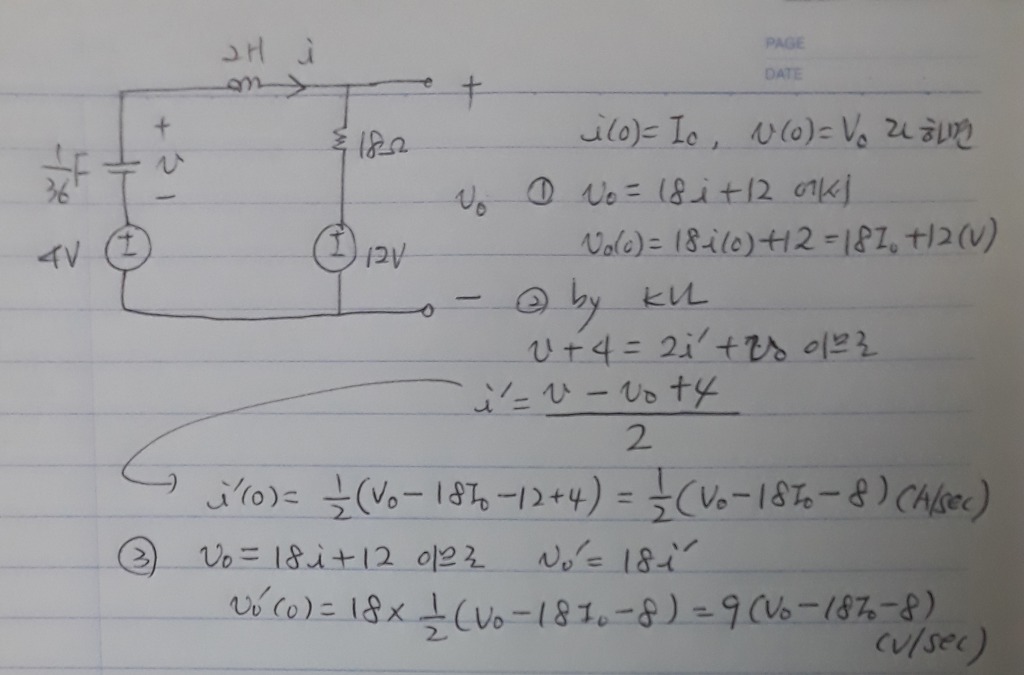

초기조건을 구할 때는 반드시 연속성이 성립하는 인덕터전류와 커패시터전압의 초깃값을 이용하여야 합니다. 질문하신 문제처럼 복잡한 경우는 그 과정이 스무고개하는 것과도 같습니다. 대강 아래 첨부파일처럼 풀수 있습니다.







답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
