교수님 안녕하세요. 첨부해드린 그림에서 Isc를 풀기위해 회로를해석하려는데요, 제가 대충생각해봤을땐 3A가 경로대로 가다가 4ohm쪽을 안가고(저항때문에) 단락된부분으로가서 결국엔 4ohm,3A가 없는 오른쪽 반쪽 회로만 남을거다 라는 추정을 했습니다만, 논리가 깔끔하지 못한것 같아서, Isc를 구하기위한 등가회로를 어떤식으로 구성해야하는지 알려주시면 정말 감사하겠습니다ㅜㅜ 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.

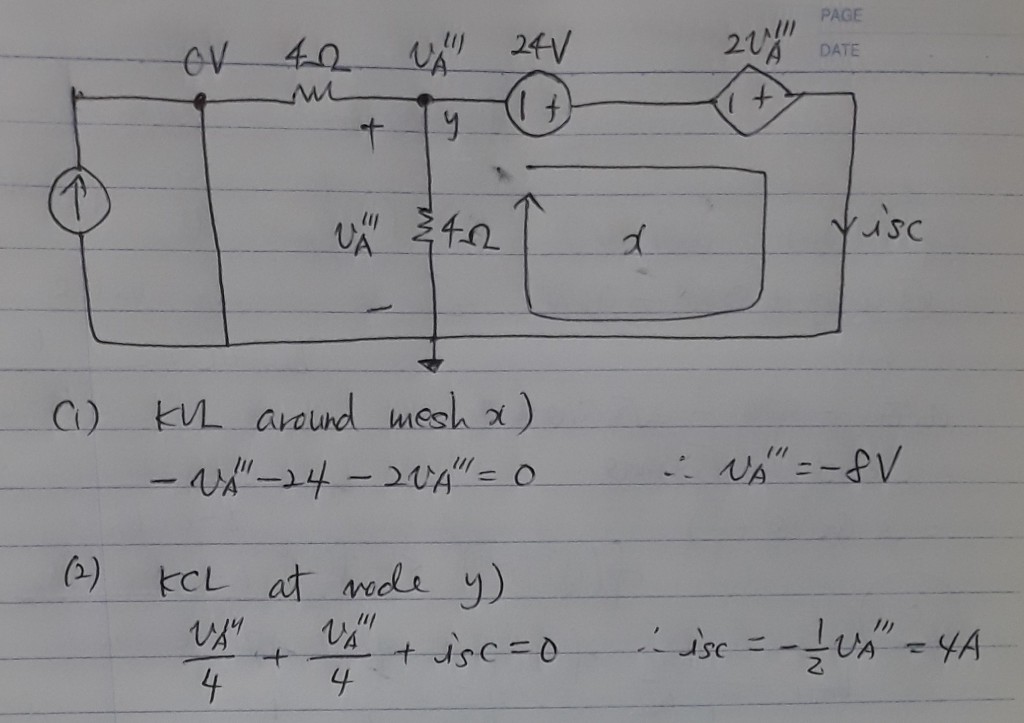

회로가 충분히 단순화되었기 때문에 더 간단한 등가회로를 그리는 것이 실익은 없는 것 같습니다. 그래서 그냥 올려주신 회로도에 회로방정식을 적용해서 푸는 것이 제일 무난한 것 같습니다. 다음과 같이 풀 수 있습니다.
