| 제목 | 답변완료 회로개방시 독립전류원 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 이*담 (w******1) | 등록일 | 2019-06-01 21:57 |
| 첨부파일 | |||
|
교수님 안녕하세요 첨부해드린 그림에서 직류정상상태시 vc쪽도 개방이되고 스위치도열려있는데 회로가 끊긴 곳에 독립 전류원이 있어서요 이 경우 독립전류원이 있는 도선에 전류가 흐르는건가요? 회로와 무관하게 전류 흐르게하는게 이상적전원 아닌가요? 감사합니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
제가 질문하신 의도를 정확히 파악했는지 모르겠는데요 일단 제가 이해한 방향에 맞춰서 설명드리겠습니다.

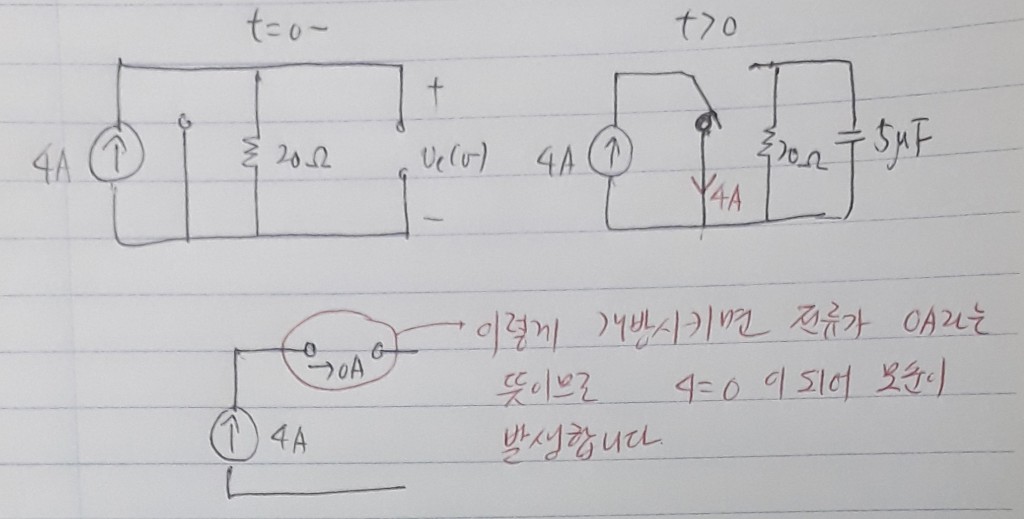

아래의 세번째 그림에 나와 있는 것처럼 전류원을 회로에서 분리하는 것을 나타낼 때는 올려주신 그림에서처럼 전류원의 한쪽 끝을 개방시키면 KCL에 어긋나게 됩니다. 그래서 엄밀하게 표현을 하려면 전류원이 회로에서 분리된 후에서 단자가 개방되지 않도록 추가도선이 필요합니다. 그래서 스위칭 후의 회로를 아래 두번째와 같이 구성한다면 v(∞)=0V 입니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
