| 제목 | 답변완료 라플라스회로에서 초기값들 안주어졌을때 구하는법... | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 지*건 (t*******3) | 등록일 | 2019-06-01 21:57 |
| 첨부파일 | |||
|
이문제에서는 t>0일때 전류원이 0이되니까 전류원이 개방된다고 생각해서 해결하면되나요?
아그리고 인덕터 초기전류랑 커패시터초기전압 먼저 구해야하는데
t=0일때 이면 전류원의U(t)는 0으로생각하나요 1로생각하나요?
가장큰문제가 인덕터초기전류커패시터 초기전압 문제에서 제시 안되어있을때 잘 구하는법을 모르겠어요
교수님교재에서는 스위칭형식으로 t=0-일때 스위치 설정하고 직류정상상태 커패시터 개방 인덕터 단락해서 초기값들 다 구했는데 저희학교 교재풀어보니까 생각하기힘드네요 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
1. 네, 맞습니다. t>0에서 전류원의 크기는 0A이므로 개방된 것으로 처리하시면 됩니다.
2. u(0)=1 또는 u(0)=1/2로 두는데요 u(t) 자체가 스위치역할을 하므로 u(0)이 아닌 u(0+)=1을 이용하는 것이 일반적입니다. 그래서 인덕터전류, 커패시터전압의 초기값 역시 t=0+에서의 값을 구하면 됩니다.

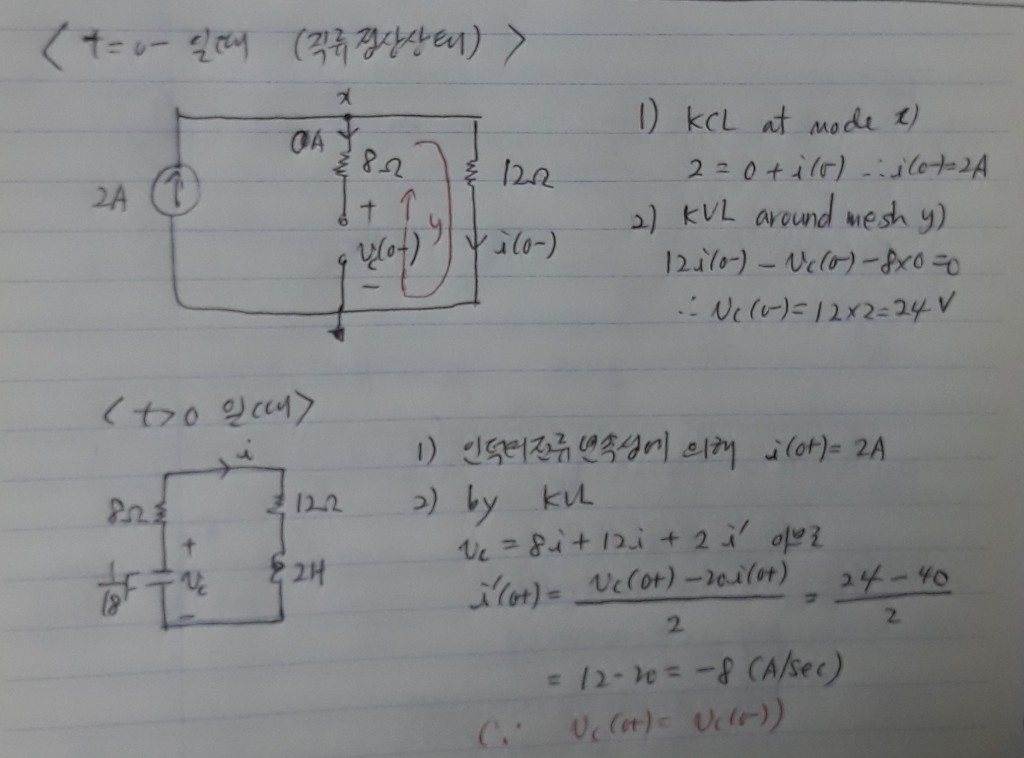

3. 조금 복잡한데 다음과 같이 풀 수 있습니다. 참고하시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요
