| 제목 | 답변완료 전압이득 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 이*담 (w******1) | 등록일 | 2019-05-30 22:48 |
| 첨부파일 | |||
|
교수님 안녕하세요 첨부된 사진에서 이득이라는 용어가 총 3개 1.유한한이득A0 2.실제이득 3.이상적인이득 가 나오는데 용어 혼동이생겨서요, 분명 회로의 이득이 A0라해서 V0도 v0=A0×vin으로 잡았는데 갑자기 또 v0를 vs로 나눈 실제이득이라는 개념이 나와서 뭐가다른건지, 그렇다면 A0는 뭔지 궁금합니다.
읽어주셔서 감사합니다 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.
OPamp사용된 회로에서 입력 vs, 출력 vo가 주어졌을 때
유한이득이라는 것은 이상적인 OP앰프의 조건과 관련이 있습니다. 이상적인 OP앰프의 조건은 Ao가 무한대이어야 하는데요 주어진 문제에서는 Ao가 유한하므로 이상적인 OP앰프가 아님을 뜻합니다. 즉, 해당 문제에서 OP앰프가 이상적이 아니라는 것을 의미하는 것이 `유한이득 Ao`라는 문구입니다.
이득은 회로에 인가된 입출력의 비를 뜻합니다. 즉, 회로 내부의 상황과 별개로 그냥 `출력/입력`을 뜻하는데요 실제 상황에서는 Ao가 유한하므로 Ao가 유한할 때(실제상황)의 vo/vs를 실제이득이라고 한 것입니다. 이상적인 이득은 `Ao가 무한대`일 때 즉, OP앰프가 이상적일 때 vo/vs를 뜻하므로 실제이득에서 OP앰프가 이상적일 조건(Ao가 무한대)을 적용하면 이상적인 이득을 얻습니다.

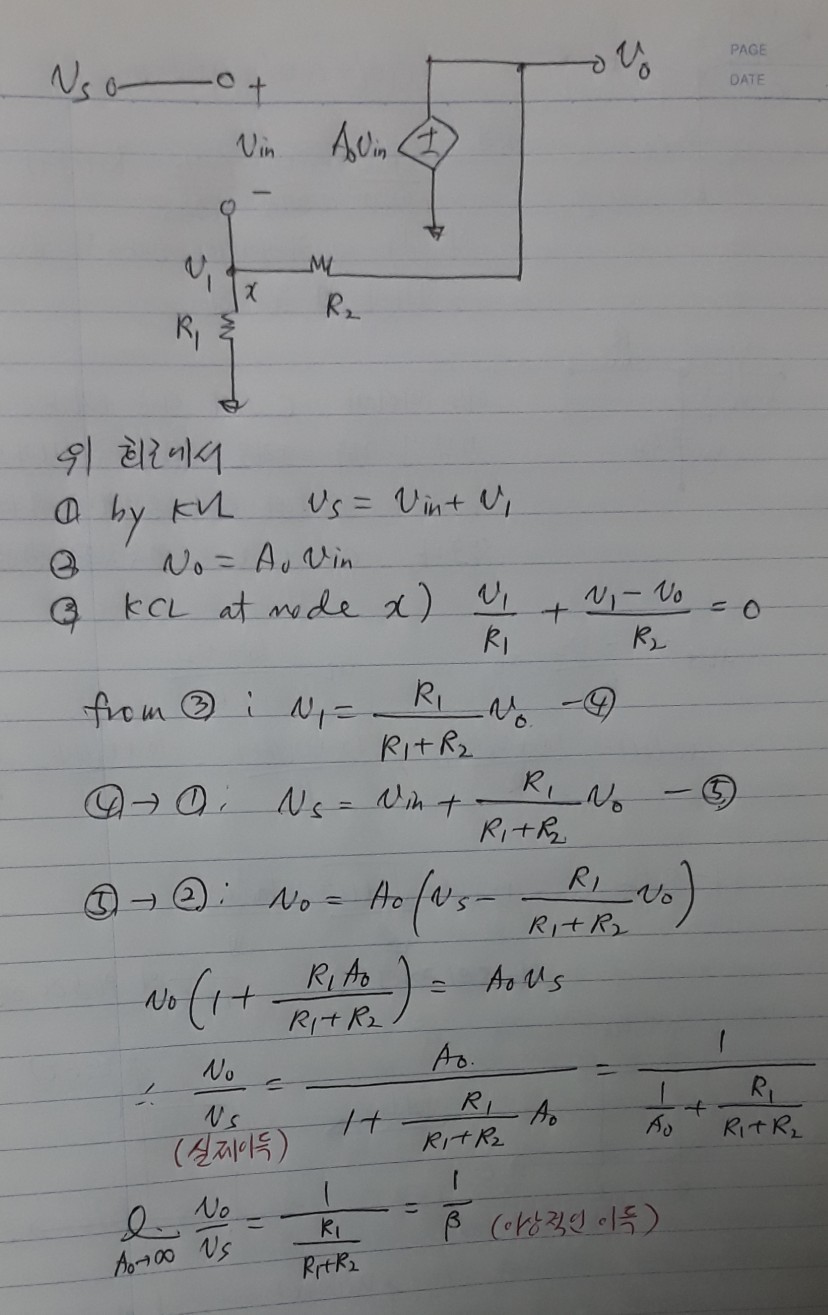

참고로 Ao는 OPamp의 내부등가회로에 관한 것인데요 올리신 사진의 아래 부분에 OPamp 회로(왼쪽 회로)와 그 내부구조를 표시한 등가회로(오른쪽 회로)를 나타내었습니다. OPamp는 기본적으로 OP앰프의 +, -단자 사이의 전압 vin을 Ao배 키워서 출력에 제시하는 구조입니다. 그래서 vo=Ao*vin이 성립하는 것입니다. 이를 바탕으로 간단히 KCL방정식을 세워서 vo를 구하면 다음과 같습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
