| 제목 | 답변완료 자기결합회로에서 전체인덕턴스 Leq? | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 지*건 (t*******3) | 등록일 | 2019-05-21 19:14 |
| 첨부파일 | |||
|
이렇게 1자로 코일이 직렬연결되있는건 처음보는데 무척당황스럽네요 교수님께서 가르쳐주신 T형등가로 변형하려고해도 시도를못하겠습니다 도와주세요ㅜㅜ
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.

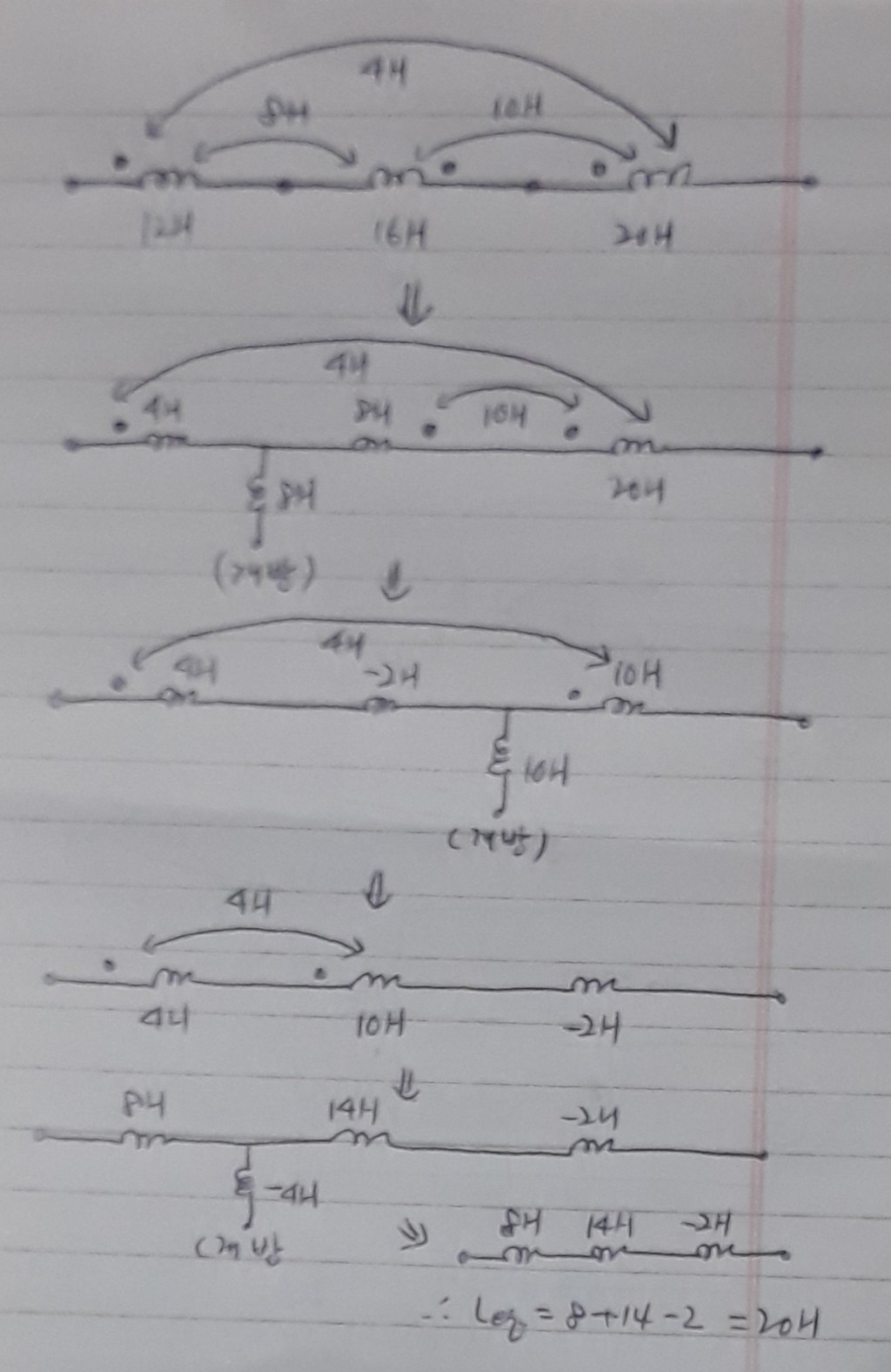

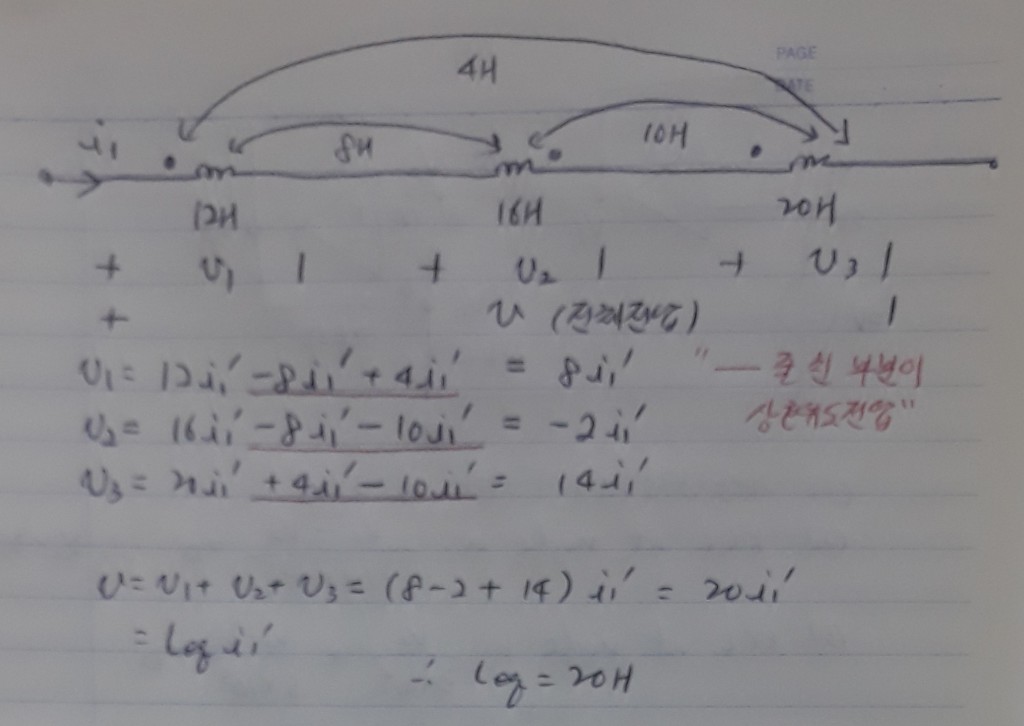

해당 문제는 1) 회로방정식 또는 2) T형 등가회로의 연쇄적용 이렇게 두 방법으로 풀 수 있는데요 자세한 풀이는 아래의 사진을 참고하시기 바랍니다. 두번째 풀이(T형 등가회로의 연쇄적용)는 세 인덕터가 두개씩 결합되어 있으므로 두 인덕터 간의 결합을 하나씩 푸는 방식으로 즉 두 결합인덕터를 T형 등가회로로 바꾸는 과정을 3번 수행하면 됩니다. 이때 M 또는 -M은 한쪽 끝이 개방이므로 생략할 수 있구요 인덕터끼리는 직렬연결이므로 상호간의 위치를 임의로 바꿀 수 있습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요,
- 2019-05-22
