| 제목 | 답변완료 테브난 저항 | ||
|---|---|---|---|
| 질문유형 | 기타 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 김*이 (k***********************e) | 등록일 | 2026-04-16 18:49 |
| 첨부파일 | |||
|

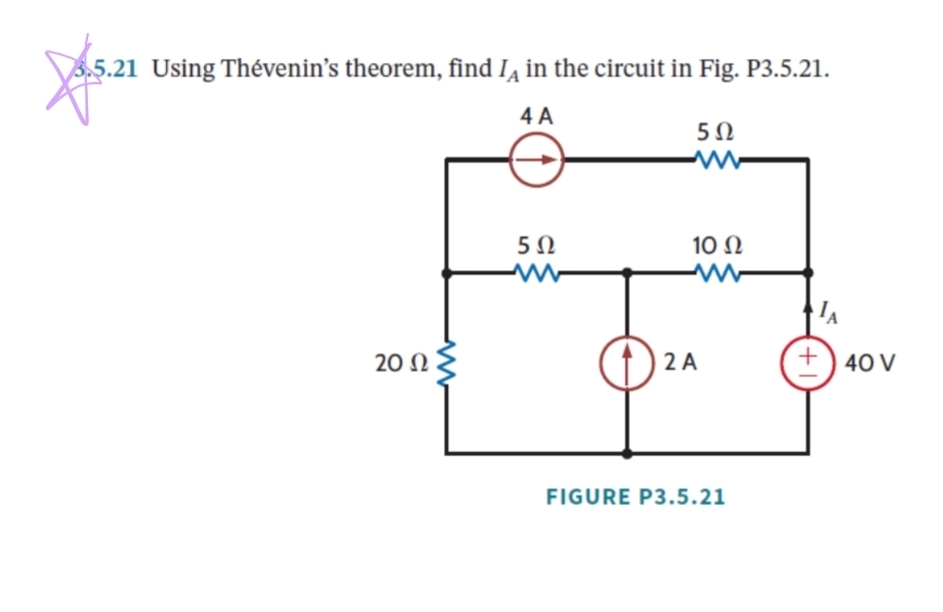

40볼트를 부하로 보고 테브난 저항 구할 때 4A 전류원을 개방시켜야 하잖아요 그럼 그 옆에 5옴도 테브난 저항 구할 때 포함시키는건가요? 아님 한쪽 끝이 끊겼으니까 포함하면 안되나요? 테브난 저항값이 35옴인지 40옴인지 모르겠습니다ㅠㅠ
답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
4A가 개방되면 전류가 흐르지 않으므로 여기에 직렬연결된 5옴 저항에도 전류가 흐르지 않아서 같이 개방시켜서 제거하는 것이 맞습니다.
그러면 40V단자에서 봤을 때 20옴, 5옴, 10옴 세 저항이 직렬연결된 구조이므로 'Rth=20+5+10=35옴'이 맞습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히 계세요.
- 2026-04-17
