| 제목 | 답변완료 예제 3.1 Is | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 이*원 (k***********************7) | 등록일 | 2026-04-16 18:00 |
|

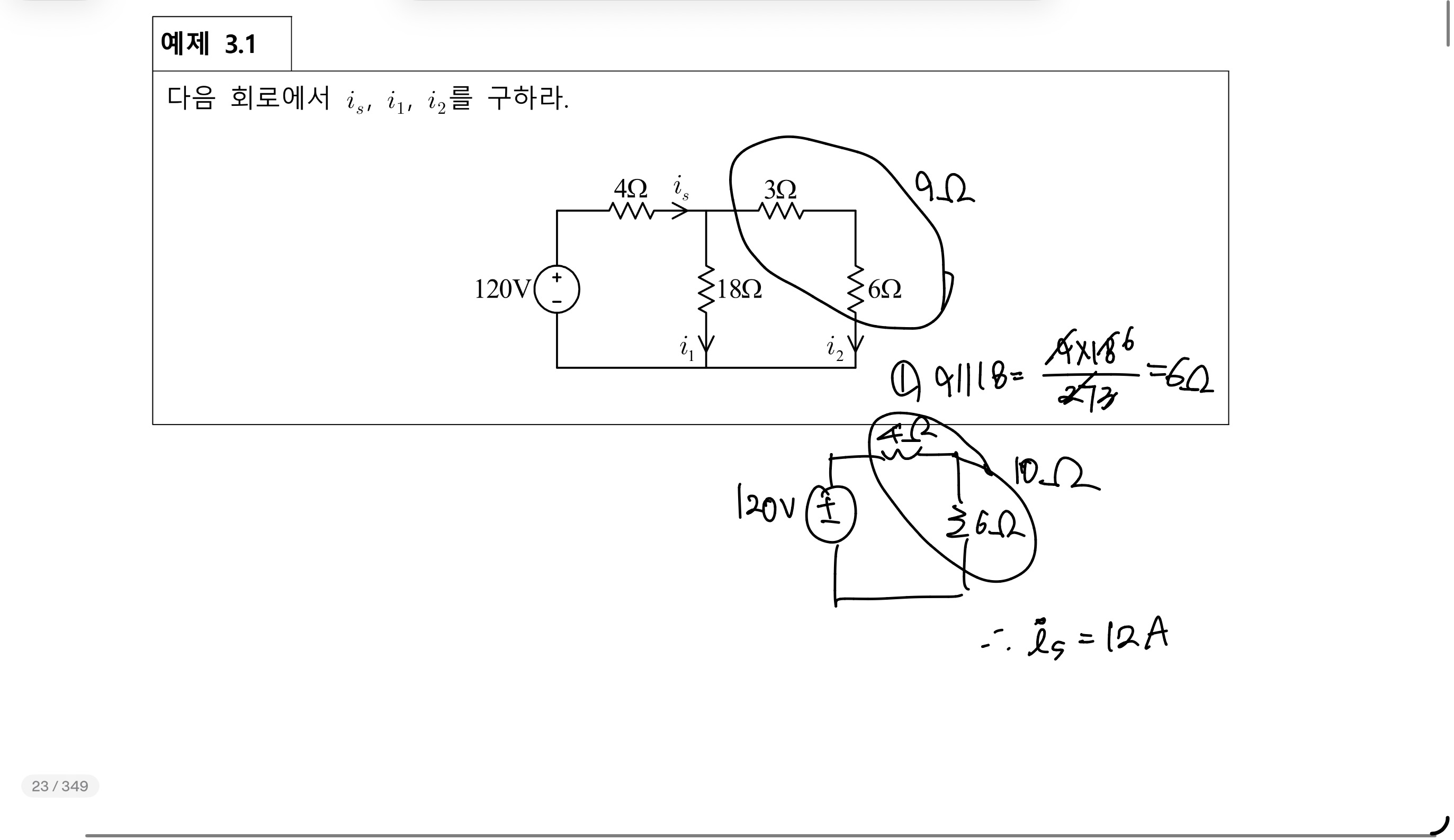

교수님, 여기서 Is를 120V전압과 4옴의 저항에 걸리는 전류라고 생각하여 옴의 법칙을 사용하여 30A으로 구하면 안되는 이유가 무엇인가요 ? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
120V 전압원이 전부 4옴 저항에 걸리는 것이 아니기 때문입니다.
즉, 120V전압원의 +극은 4옴의 왼쪽 마디에, -극은 18옴 저항이 아래 마디에 연결되어 있는데
120V전압의 일부는 4옴에, 일부는 18옴에 걸리고 있음을 뜻합니다. 그래서 여러 방법을 써서 4옴에 걸리는 전압 v를 구한 다음
is=v/40을 이용해야 합니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2026-04-17
