양*목 교수님

안녕하세요. 양진목입니다.

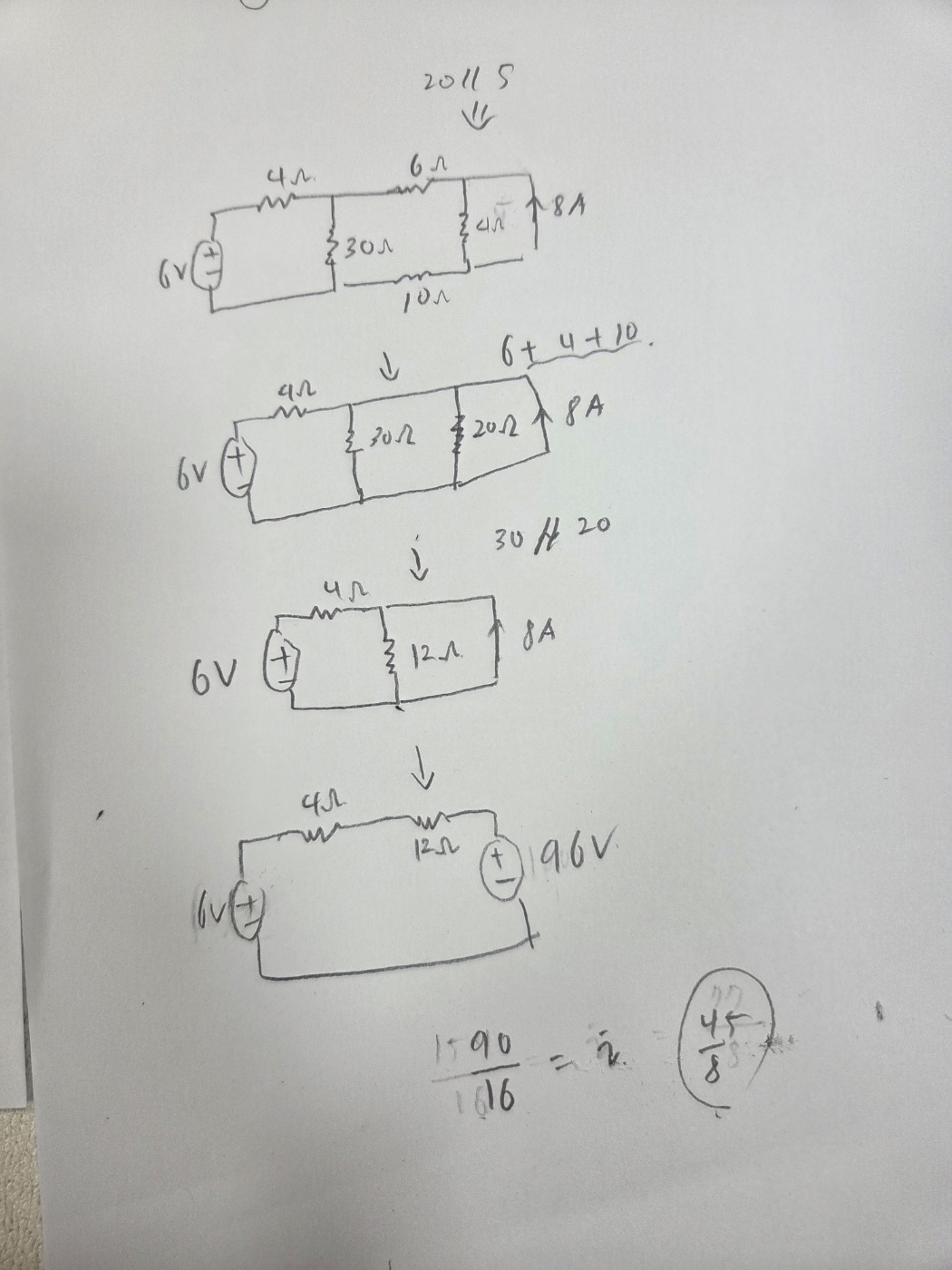

첫번째 그림에서 두번째 그림으로 넘어갈 때 6옴, 4옴, 10옴 저항이 직렬연결 된 것으로 보고 6+4+10을 적용한 부분이 잘못됐습니다.

어느 마디에 연결된 소자의 개수가 오직 2개일 때 이 두 소자는 직렬연결되었다고 하는데요 질문하신 문제의 경우

6옴, 4옴이 연결된 마디에 8A전류원이 연결되어 있으므로 6옴, 4옴은 직렬연결이 아닙니다. 동일한 이유로 4옴, 10옴 저항도 직렬연결이 아닙니다.

그래서 8A 전류원을 그대로 유지시킨 상태로  6+4+10=20을 먼저 적용하면 안되고 교재와 같이 4옴과 8A 전류원만을 우선 전원변환시켜서

6옴, 4옴, 10옴, 32V전압원이 모두 직렬로 연결되도록 한 다음 6+4+10=20을 적용해야 맞습니다.

답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
