| 제목 | 답변완료 1계 RL, RC회로의 응답 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 이*호 (l********1) | 등록일 | 2025-11-26 13:53 |
|

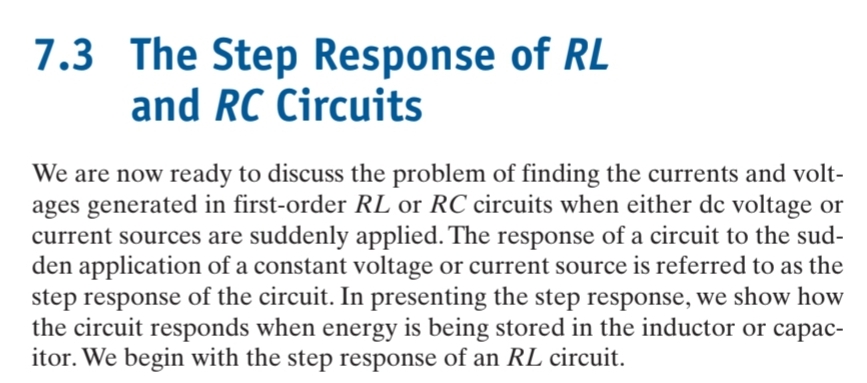

강의 잘 듣고있습니다. 양질의 강의 감사합니다. 1계 RL회로와 RC회로의 응답 공부중입니다. 계단응답과 자연응답. 이 둘이 무엇인지 개념이 헷갈려서 질문 납깁니다. RC회로와 RL회로는 주인공이 전류냐 전압이냐 차이여서, 아래 질문의 내용은 RL회로로 한정지어서 질문하겠습니다. 제가 이해한 바에 따르면, 계단응답 = 인덕터가 에너지를 충전하는 시간으로, 이때의 인덕터 전류와 전압의 동작을 계단응답이라고 함. 자연응답 = 인덕터가 에너지를 방출하는 시간으로, 이때의 인덕터 전류와 전압의 동작을 자연응답이라고 함. 입니다. 이 개념이 맞는지 잘 모르겠네요. 이 개념이 맞다면, 계단응답에서의 If는 자연응답에서의 I0가 되는것이 맞나요? 그리고, 예제를 풀다가 궁금한게 생겼는데, 인덕터의 자연응답 회로에서 전류원(인덕터의 초기전류보다 크기는 작으나, 방향이 반대인 경우로 한정)이 있다면, 이 자연응답 회로의 동작은 어떻게 되나요? 추가로, 제가 닐슨교제 사용중인데, RL회로의 계단응답을 알아보기 위한 전제조건으로 초기전류I0이 0이 아니라고 가정했고, 때문에 스위치가 닫히는 순간에 인덕터는 에너지를 저장하고 있다고 하는데 이 조건이 왜 필요한지 모르겠습니다. Ps. 자연응답은 뭘 알고싶어서 그 계산을 하는지 알겠는데, 계단응답은 뭘 알고싶은건지, 계단응답을 위해 스위치를 열고 닫는 과정에서 인덕터의 에너지는 어떻게 변하는지..전체적인 그림이 안보이는것 같습니다 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다. 닐슨책 1차, 2차회로 부분의 자연응답, 스텝응답은 용어에 보충설명이 필요하므로 다음과 같이 단순히 이해하시는 것이 좋습니다. 스위칭 후 독립전원이 없이 오직 인덕터 또는 커패시터가 스위칭 전까지 저장한 에너지에 의해 발생하는 응답이 자연응답, 스위칭 후 직류전압원 또는 직류전류원이 존재하는 경우의 응답이 스텝응답입니다. 답변이 되었는지 모르겠습니다. 그럼 안녕히계세요.
