안녕하세요 교수님.

회로이론 예제 11.5(변형) 문제의 (e)문제에서

각각의 부하에 커패시터를 병렬로 연결해서 역률을 높이는 부분에서 커패시터의 값은 구했습니다.

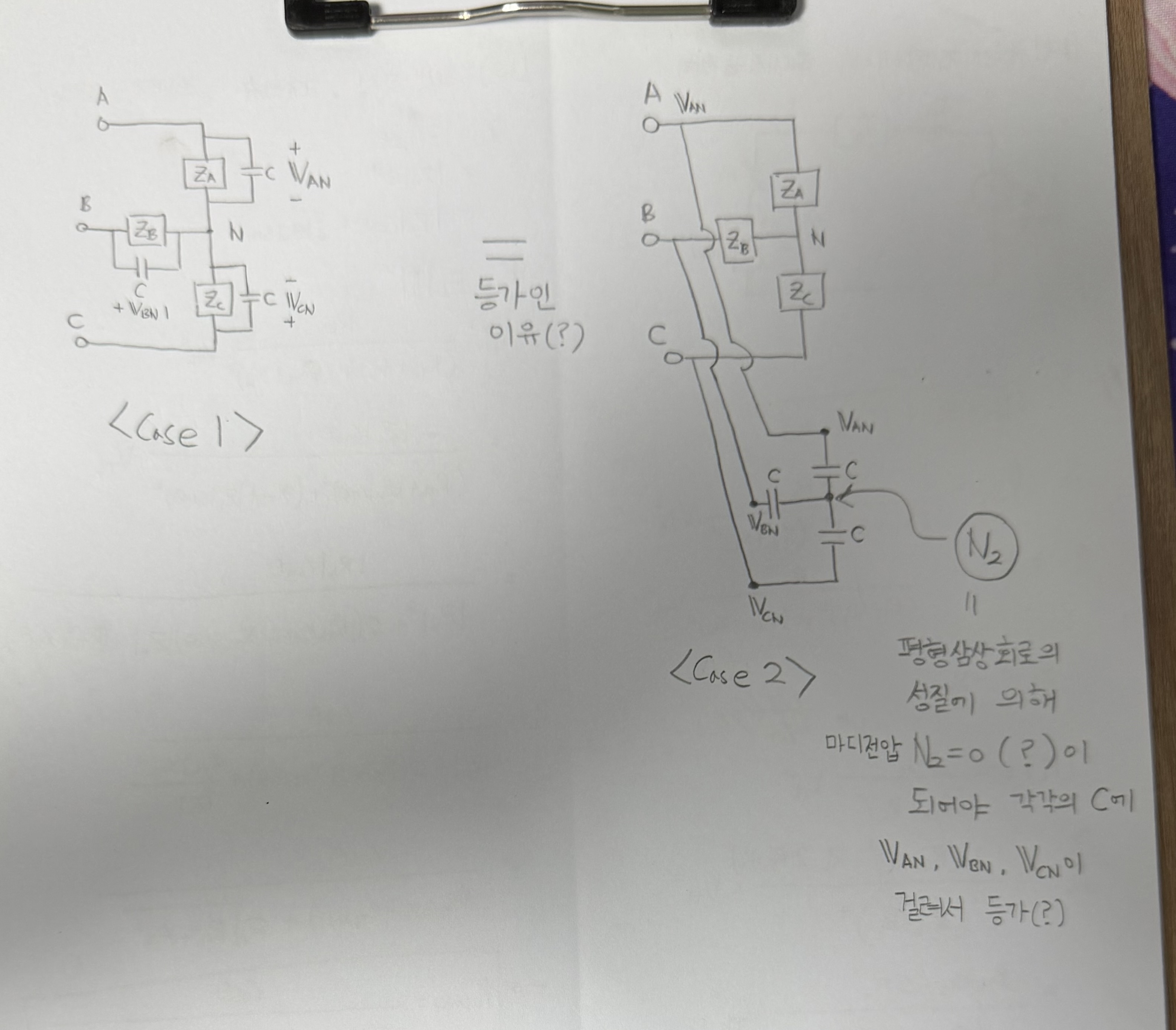

그런데 (각각의 부하에 커패시터를 각각 병렬로 연결하는 것)과

(교수님께서 Y결선된 커패시터를 선로에 연결하는 것)이 등가회로라는 부분이 이해가 잘 안되어서 질문 드립니다.

제가 나름대로 생각해본 바로는 Y결선된 커패시터를 교수님과 같이 연결하면 이 또한 평형삼상회로여서

커패시터가 연결된 마디(N2)의 마디전압이 0이 되고,

따라서 (각각의 부하에 커패시터를 각각 병렬로 연결하는 것)상황과 같은 단자 전압이 각각의 커패시터에 걸리게 되어서 등가일 것 같다고 생각했습니다.

너무 글이 난잡할 것 같아서 첨부파일에 궁금한 부분에 (?)표를 표시해 두었습니다.

너무 좋은 강의력 덕분에 회로이론을 너무 쉽게 잘 공부하고 있습니다.

다른 회로 강의도 찍어주시면 좋겠습니다!

감사합니다 :)
