| 제목 | 답변완료 페이저회로에서의 최대전력전달 | ||
|---|---|---|---|
| 질문유형 | 기타 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 안*윤 (y******n) | 등록일 | 2025-10-23 00:37 |
| 첨부파일 | |||
|

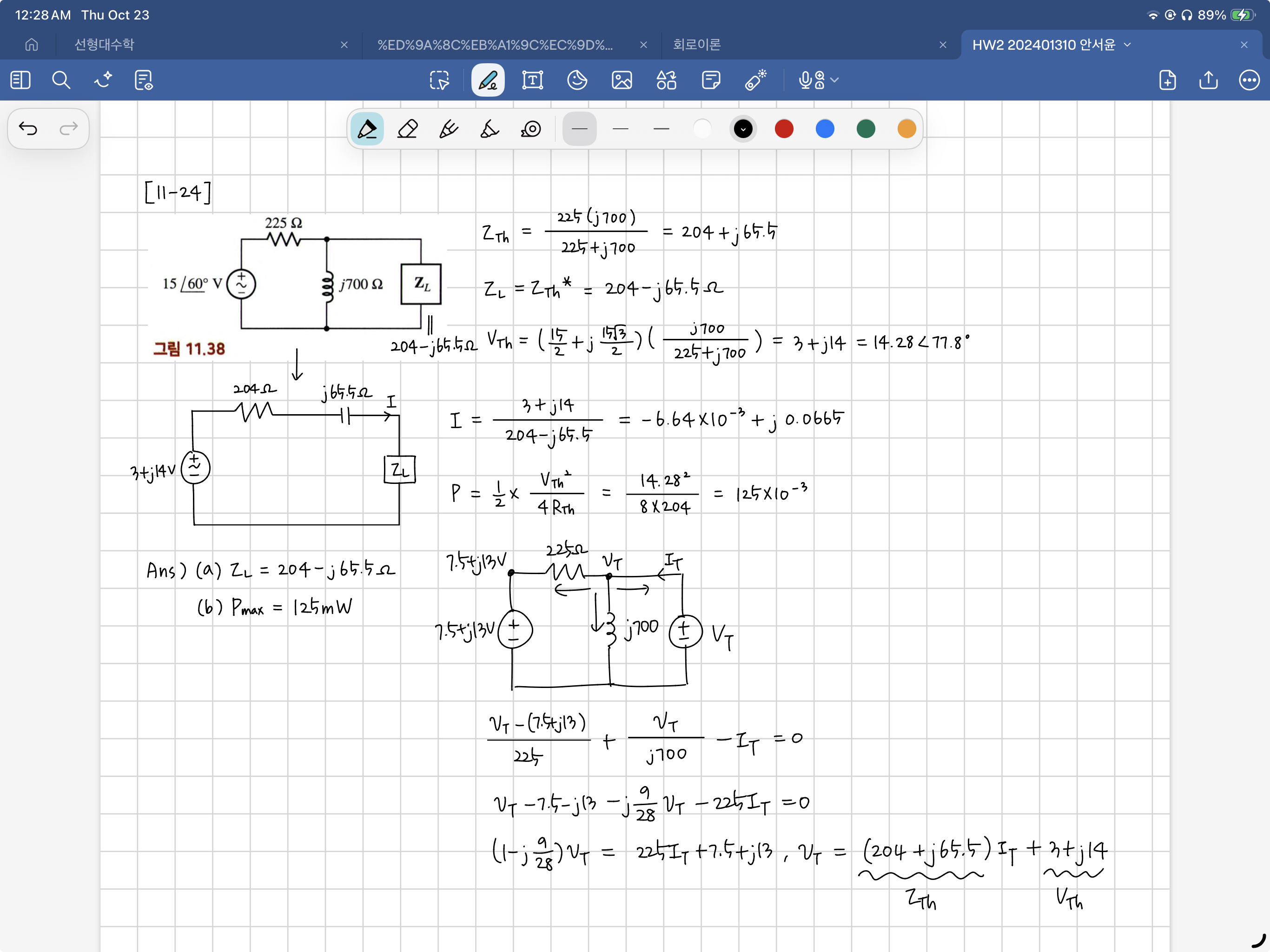

1. 테브넌 등가회로를 교수님께서 알려주신 방법대로 테스트 전압을 인가해서 풀어보기도 하고 단순히 등가 임피던스를 구하는 방법으로 풀어보았는데 결과가 답이 같게 나왔습니다. 그래서 테브넌 등가회로를 구하지 않고 단순히 등가 임피던스를 계산한 다음, 부하 임피던스에 걸릴 전압을 전압 분배를 통해 구하는 방식이 모든 문제에서 동일하게 적용되는 것인지 궁금합니다.
2. 최대평균전력을 전달하기 위한 부하 임피던스를 구할 때 4장에 일반적인 테브넌 등가회로에서 배웠던 것처럼 Vth/4Rth^2으로 풀어도 답이 나오는 이유ㄱ Zth에서 실수값인 R에 해당하는 저항만 취하기 때문인지 궁금합니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다. 1. 네. 맞습니다. 질문하신 회로처럼 내부에 종속전원이 없고 구조가 단순한 회로는 질문에서 언급하신 방법으로 테브넌 등가회로를 구할 수 있습니다. 2. 최대전력전달은 유도과정을 보시면 아시겠지만 부하에 최대의 '평균전력'이 전달될 조건을 구하는 것이고 R, L, C 가운데 평균전력은 오직 저항 R만 소비하므로 RL에 전달되는 평균전력이 최대일 조건을 구합니다. 답변이 되었는지 모르겠습니다. 그럼 안녕히계세요.
- 2025-10-24
