| 제목 | 답변완료 Test전원법 정의 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 김*민 (k***********************2) | 등록일 | 2025-09-29 14:11 |
| 첨부파일 | |||
|

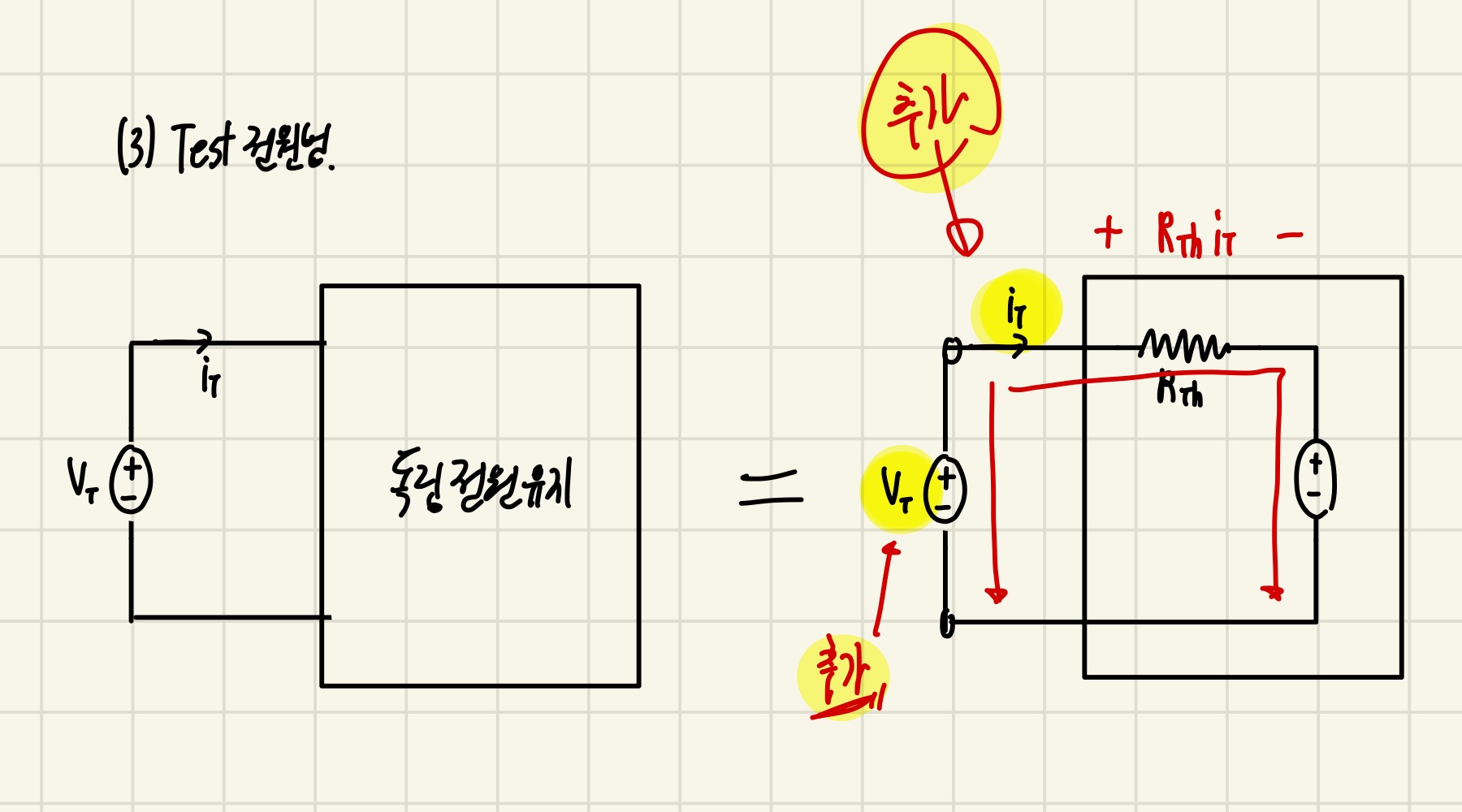

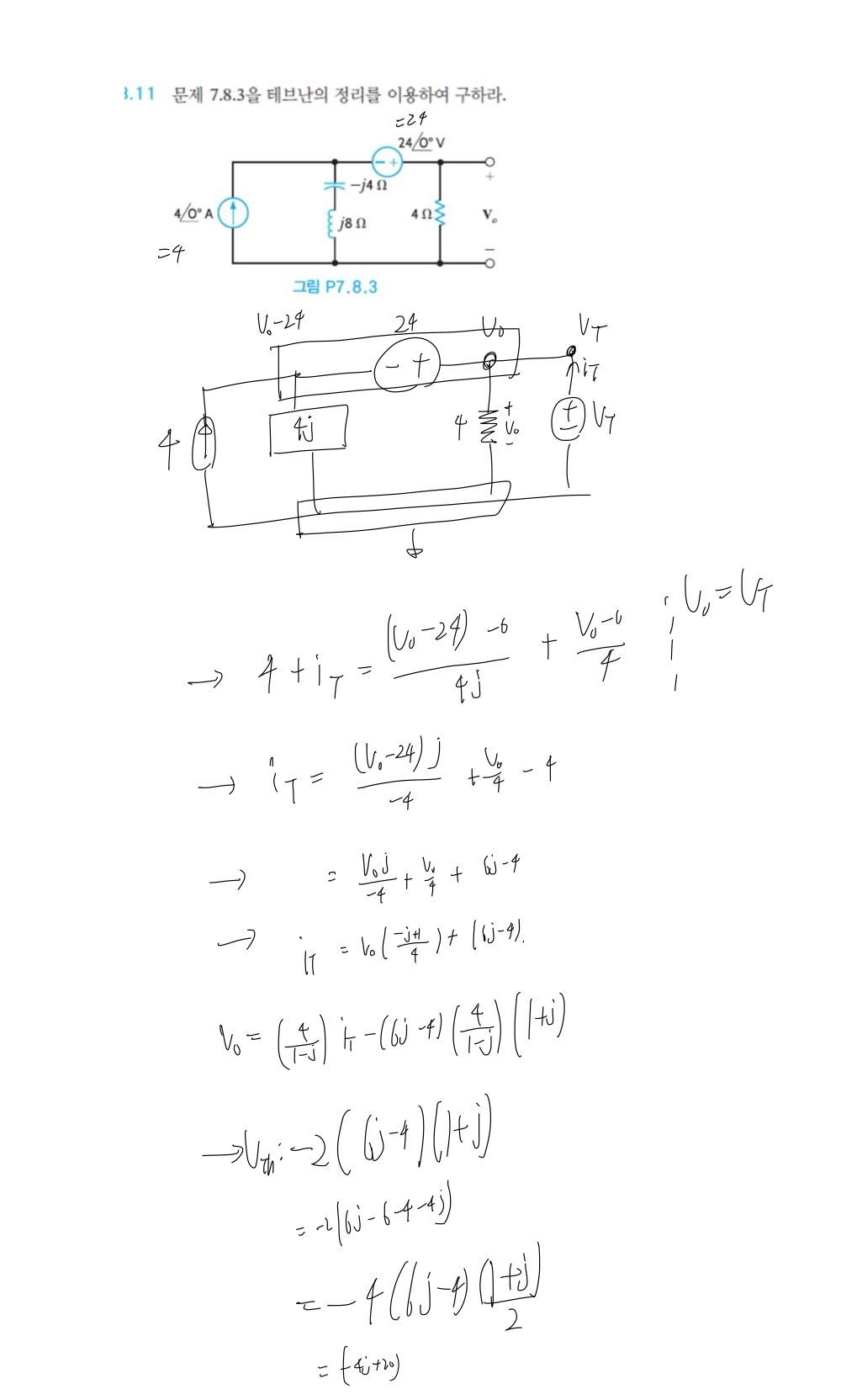

다름이 아니라 학교 과제 풀 때 test전원법으로 풀었어서 제가 저희 교수님께 이렇게 풀어도 되냐거 물었었는데 교수님께서 test전압법 풀이를 설명해달라고하시는데 문풀하는 법으로만 아는데(test전압원 v_t, it를 추가한 뒤 회로 해석하면 v_t=ai_t+b로 회로방정식이 나오면 이때 a=Rth, b=vth이다) 뭐라고 해야될까요..? 입력 it를 넣었더니 전압 Vt가 관찰되는 회로입니다 그 형태가 Vt = A it + B 인 상황이고 B의 전압원과 A의 저항이 있는 등가의 회로로 볼 수 있고, 전압원-저항 직렬연결로 표현하는 등가회로를 테브닌 등가회로라고 부릅니다. 라고 하면 될까요..? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.
test전원법은 질문에서 언급하신 내용대로 이해하시면 무난합니다. 즉, 테브넌 등가회로는 Rth, Vth가 직렬로 연결된 구조인데 이때 단자에 Vt를 인가한 결과 단자에 It가 흐르는 경우(또는 It를 인가한 결과 단자 전압이 Vth인 경우) Vt=Rth*It+Vth의 관계가 성립한다는 것이 핵심입니다.
그런데 test전원법을 어떻게 이해할 것인지를 넘어서 기억해야 할 내용이 있는데요 원래 테브넌 정리란 Vth는 단자의 개방전압 Voc와 같고 Rth는 단자의 단락전류 Isc에 단자의 개방전압 Voc의 비와 같다(즉, Vth=Voc, Rth=Voc/Isc)는 것입니다. 즉, 테브넌정리는 회로도가 주어져 있는 상태에서 이를 수학적으로 해석하여 테브넌 등가회로를 구하는 것이 아니고 회로의 내부구조를 모르는 상태에서 전압계, 전류계 등으로 측정한 단자의 개방전압 Voc, 단락전류 Isc만으로 Vth, Rth를 구할 수 있다는 것입니다.(매우 획기적인 정리인데 회로도를 해석하여 Vth, Rth를 구하는 것에만 익숙해져 있으면 그 진가를 알기 어렵습니다.) 따라서 문제에서 테브넌 정리를 이용하라고 하였으면 원래의 내용에 따라 Voc, Isc를 각각 구하여 이를 바탕으로 Vth, Rth를 구하는 것이 맞습니다.(test전원법은 회로도가 주어져 있고 이를 계산상 편리하게 구하기 위한 여러 방법 중 하나입니다.)
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2025-09-30
