| 제목 | 답변완료 상전압전류, 선전압전류 용어 정리 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 박*의 (k***********************a) | 등록일 | 2025-08-25 15:07 |
|
상전압전류와 선전압전류가 델타 와이 결선에서 서로 어떤 관계인지는 이해를 했는데요 원서로 학교에서 공부하다 보니 문풀과정에서 용어정리가 애매해서 질문 드립니다 상전압을 y결선에서 전압원과 부하 사이의 선과 중성선 사이의 전압 즉 Van이라고 생각하고 선전압은 중성선이 아닌 부하와 전원을 연결하는 선과 선 사이의 전압 Vab 라고 생각해도 될까요? 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
안녕하세요. 양진목입니다.
상전압, 선-중성점 전압에 대하여 수학적으로 정확하게 정의하고 있는 교재들이 의외로 적은데요
Y-Y결선의 경우 중성점 n-N 사이에 도선을 연결하여 중성선으로 사용할 수 있는데요 이때 선전압과 별도로 선-중성점전압(line-to-neutral voltage)를 정의할 수 있습니다.(교재 185page)
또한 상전압(phase voltage), 상전류(phase current)는 결선방식과 무관하게 단순히 삼상전원을 구성하는 각 전원(부하)의 전압, 각 전원(부하)에 흐르는 전류를 뜻합니다.(교재 186page)
즉, 전원 측 선-중성점전압은 전원의 각 단자에서 전원 측 중성점까지의 전압 Van, Vbn, Vcn이고
부하 측 선-중성점전압은 부하의 각 단자에서 부하 측 중성점까지의 전압 VAN, VBN, VCN입니다.

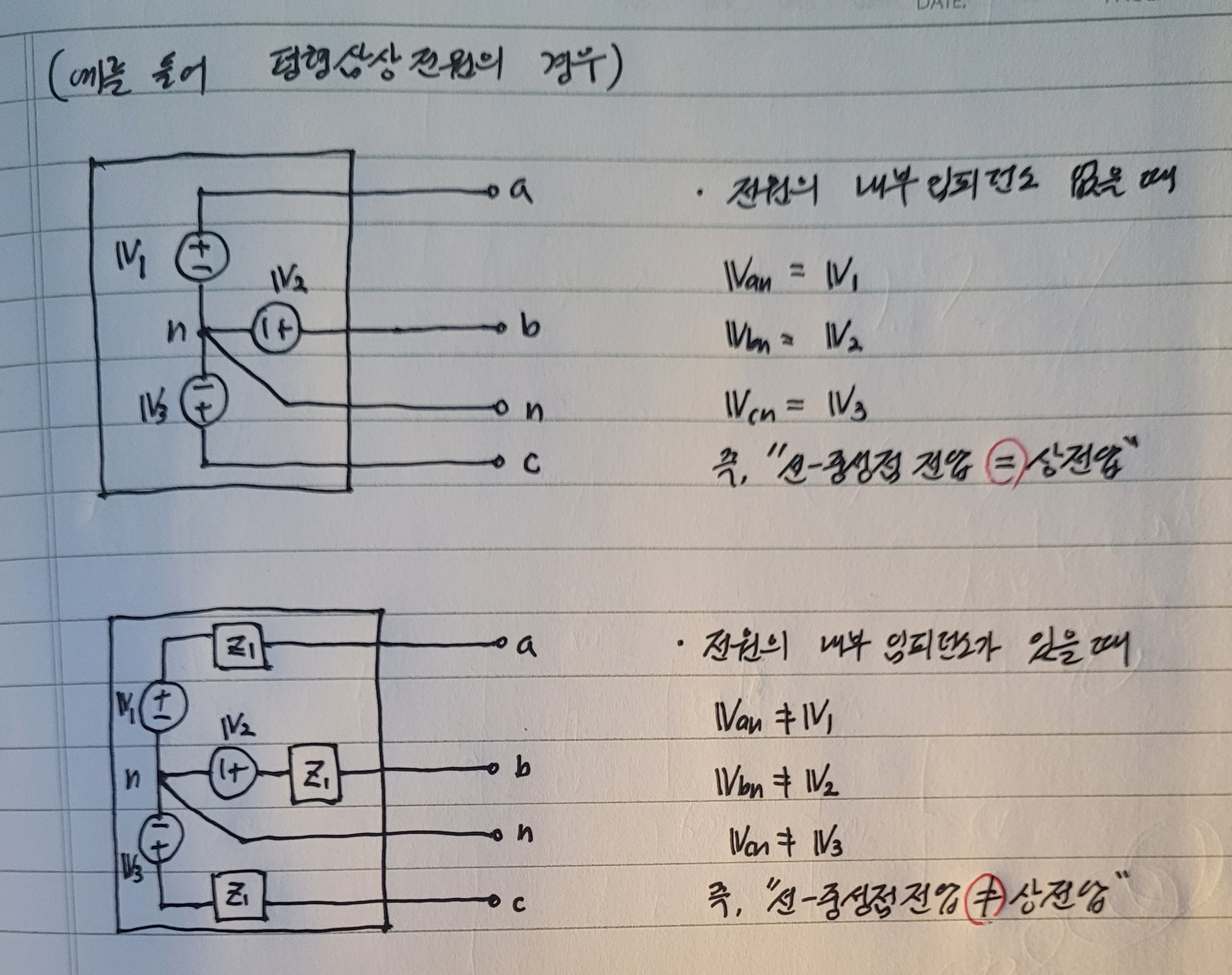

선-중성점전압은 구조적으로 Y-Y결선일 때에만 정의할 수 있는데 각 선-중성점전압에 대해 부하 내부의 각 상전압이 하나씩 대응하는 것으로 이해할 수 있습니다. 더 정확히는 전원의 내부임피던스의 존부를 고려해야 하는데요 아래의 첨부사진을 참고하시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
- 2025-08-27
- 2025-08-27 수정
