| 제목 | 답변완료 테브넌 test전압법 슈퍼노드 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | [회로이론] 노베이스도 이해하는 회로이론 (핵심개념+문제풀이) |
| 작성자 | 양*훈 (t********9) | 등록일 | 2025-04-09 00:42 |
| 첨부파일 | |||
|

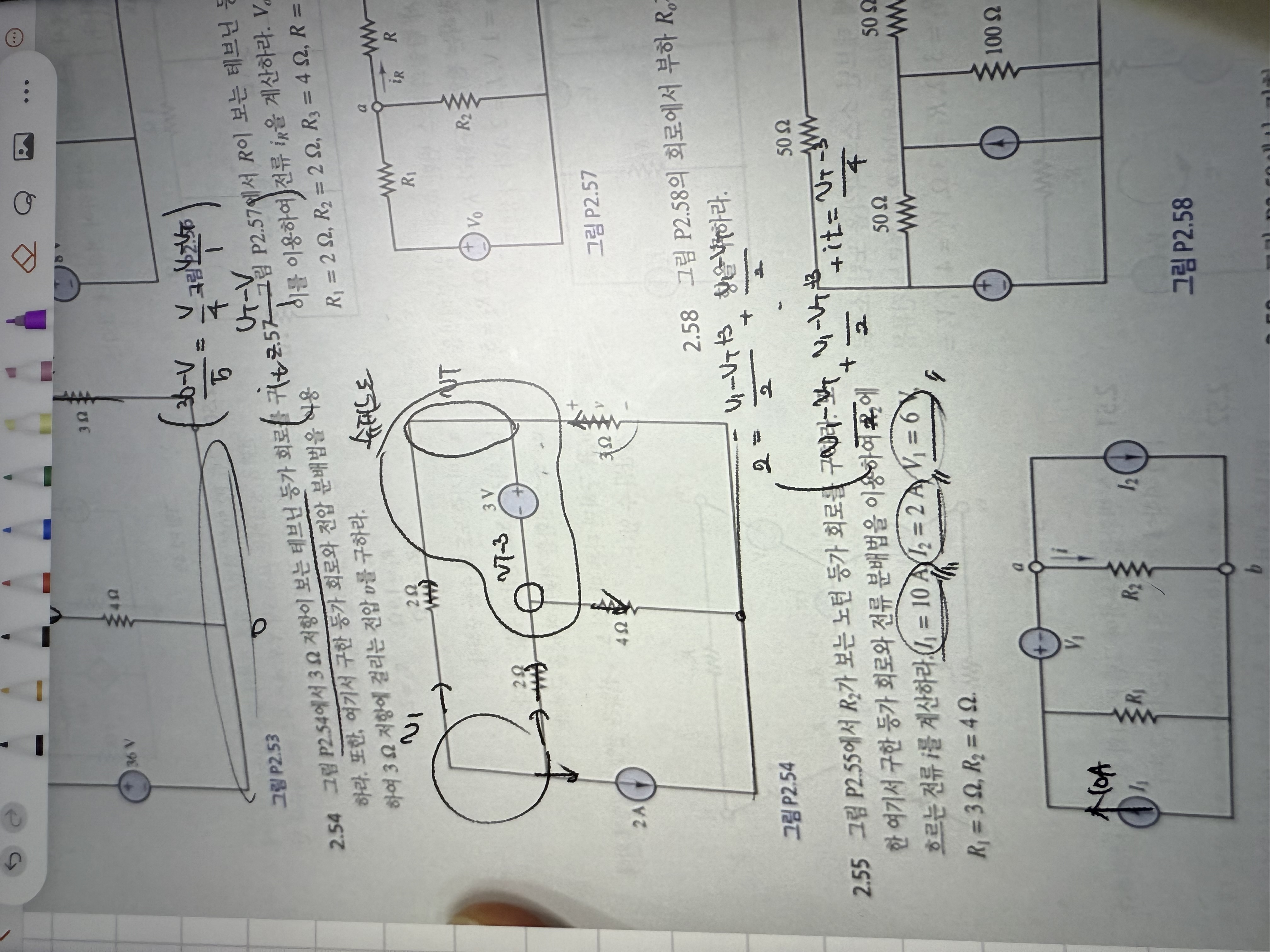

사진 속 2.54 문제를 테스트 전압과 전류를 잡고 kcl을 시도하던중 노드와 노드사이 전압원이 존대하여 슈퍼노드를 적용하여 계산하였습니다. 하지만 연립하여 계산시 i앞의 계수인 저항은 4로 잘 나오는데 솔류션과 다르게 테브넌 전압이 11v로 나옵니다.. 슈퍼노드 내 vt-3 ,vt 을 잘 못 설정한 것인지 감이 안잡혀 질문드립니다.. 항상 좋은 강의 감사합니다 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다. 거의 다 맞게 푸셨는데요 첫번째 식에서 2A 전류원 방향을 반대로 생각하셨습니다. 2A가 v1 마디에서 흘러나가므로 2=... 이 아니고 0=2+... 로 써야 맞습니다. 한번 확인 해보세요. 답변이 되었는지 모르겠습니다. 그럼 안녕히계세요.
- 2025-04-09
