| 제목 | 답변완료 테브낸 문제에서 전압원이 아닌 전류원의 경우입니다 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 이*형 (j****4) | 등록일 | 2024-12-19 20:30 |
| 첨부파일 | |||
|

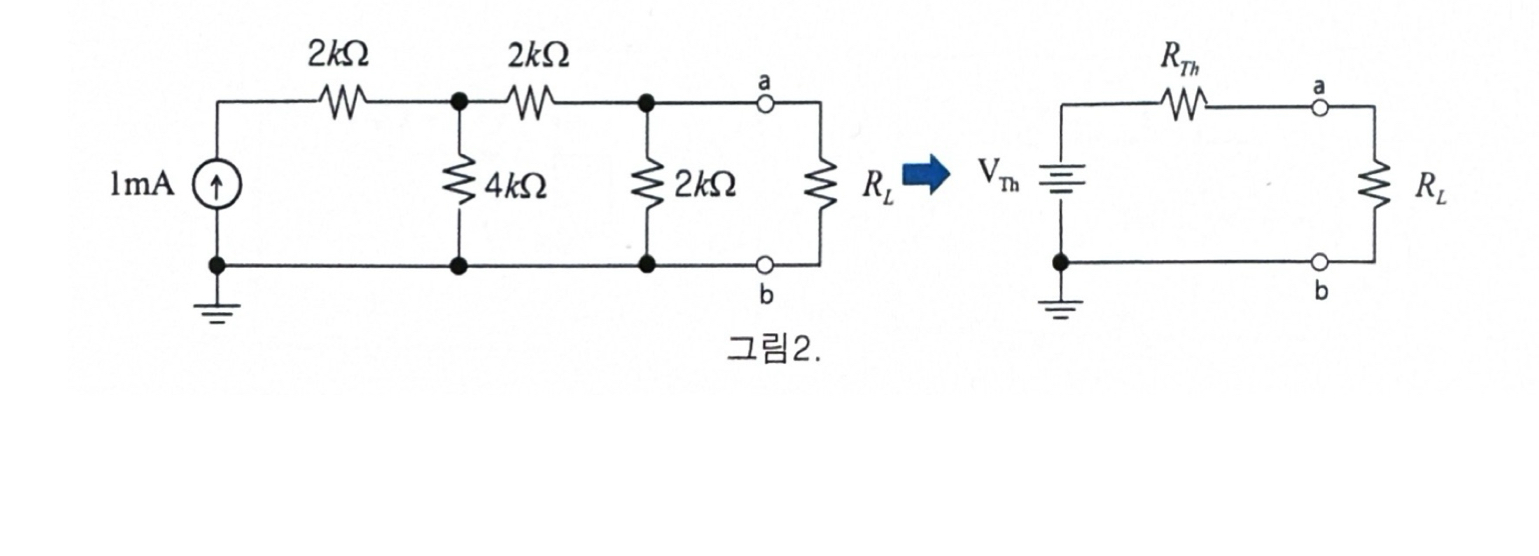

안녕하십니까 테브낸 등가회로를 공부하다가 질문이 생겨서 질문을 남겨드립니다. 테브낸 저항과 전압을 구해 등가회로를 구성하려는데 전류원의 경우 단락 시켜 저항을 구하고 전압은 단순하게 전류분배 법칙으로 해결하였습니다. 그런데 정답이 정확하게 나오지 않습니다.. 혹시 가능하시다면 전류원이 있는 경우에서 어떤방식으로 해결을 해야하는지 설명 요청드립니다... 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
공부를 하시다가 답이 정확하게 나오지 않는 경우는 본인의 풀이를 첨부하여서 제가 풀이과정을 확인할 수 있도록 해주시면 정확한 답변을 드리는데 큰 도움이 됩니다.
테브넌 등가전압은 질문에서 언급하신 바와 같이 전류분배법칙으로 푸시면 무난하게 답을 얻으실 수 있습니다.
그러나 테브넌 등가저항을 구하는 경우 독립전압원은 단락, 독립전류원은 개방을 시켜서 제거해야 합니다.
그래서 질문하신 문제의 경우 전류원을 개방시키면 이와 직렬연결 된 2k옴 저항은 전류가 흐르지 않으므로 무시할 수 있습니다.
또한 2k옴, 4k옴 저항은 흐르는 전류가 동일하므로 직렬연결이어서 이 둘의 합성저항은 6k옴입니다.
따라서 Rth=2k옴||6k옴=1.5k옴입니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
