안녕하세요. 양진목입니다.

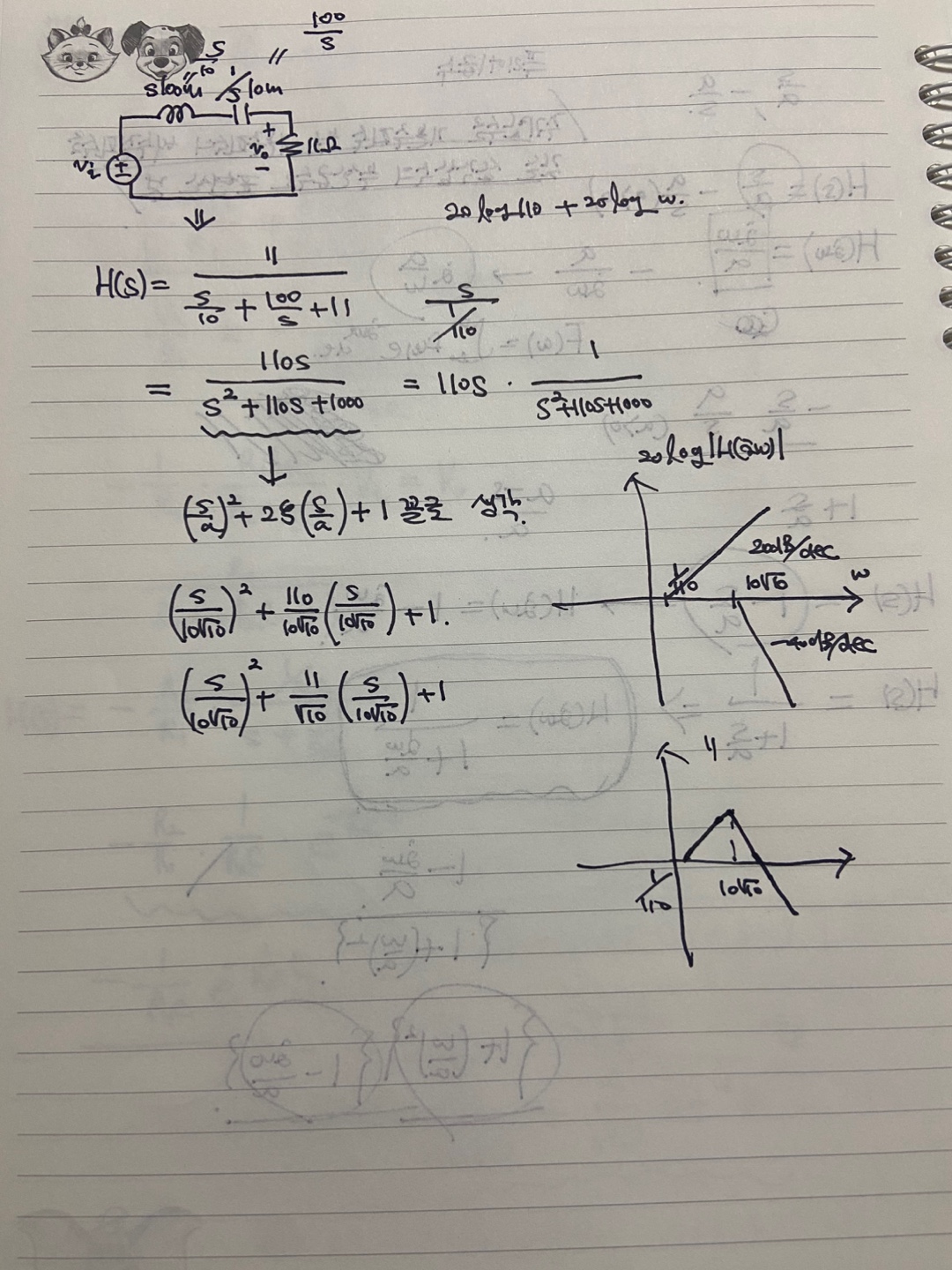

첨부사진처럼 풀이할 경우 원래 주어진 전달함수와 다른 식에 대해서 보드선도를 그리는 것이므로 틀린 방식입니다.

예를 들어 H(s)=1/(s+2)의 보드선도를 그리는 경우 H(s)=1/2*1/(1+s/2)가 아니라 1/(s/2+1)의 보드선도를 그리면 1/(s/2+1)=2/(s+2)=2H(s)이므로 H(s)가 아닌 2H(s)의 보드선도를 그린 것입니다.

만일 H(s)=2/(s+2)와 같이 전달함수가 주어진 경우는 우연히 첨부사진의 방식으로 보드선도를 그려도 옳은 결과를 얻지만 이런 경우는 거의 없기 때문에 교재의 방식으로 전달함수의 식을 변형한 다음 각 인수별로 그리는 것이 안전합니다.

답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
