| 제목 | 답변완료 [회로이론] 49쪽 예제 4.9 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 송*호 (h**********g) | 등록일 | 2023-12-10 17:17 |
| 첨부파일 | |||
|

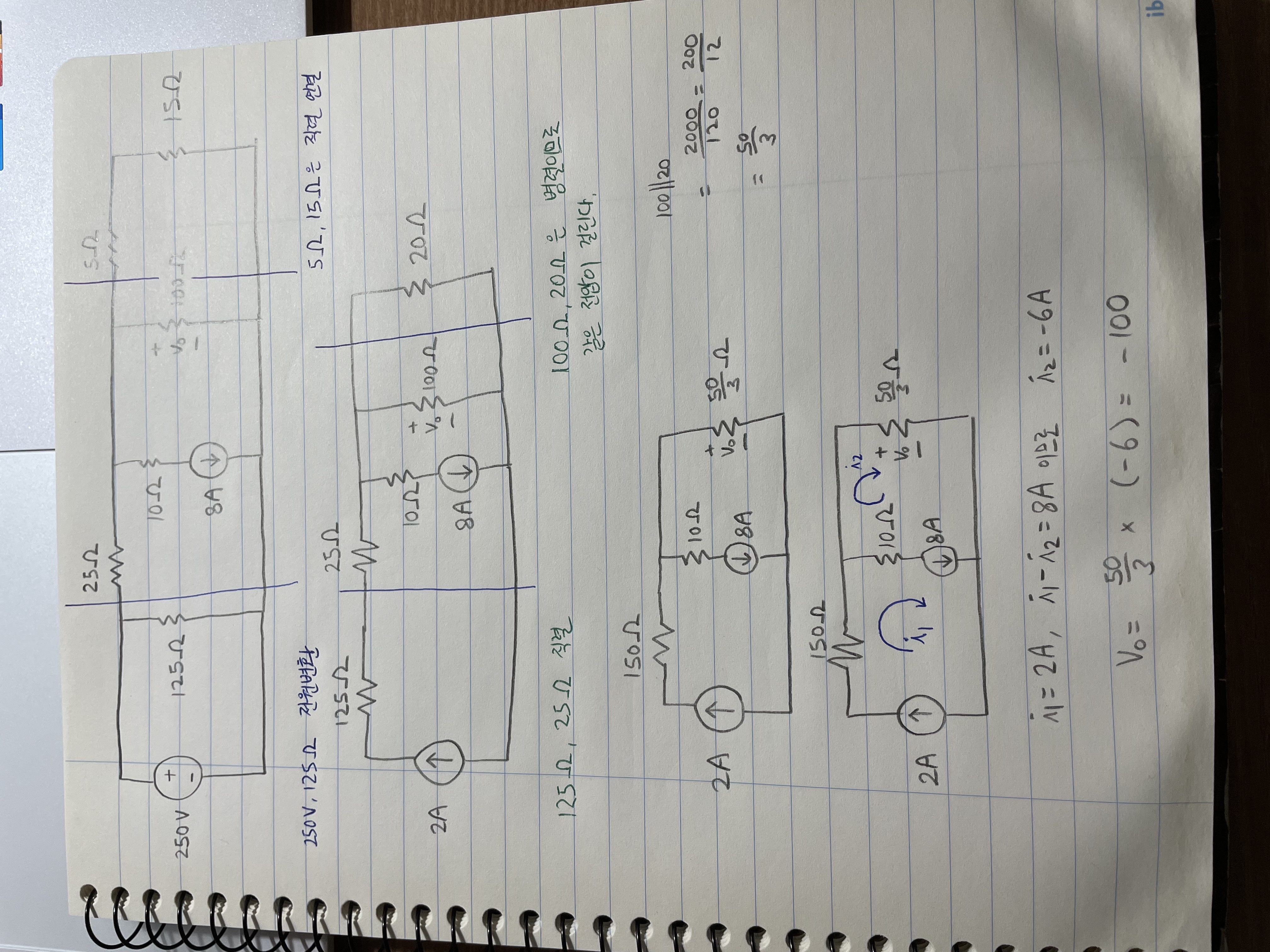

교수님 안녕하세요. 예제 4.9를 사진처럼 풀어도 될 것 같은데 왜 답이 다른지 모르겠습니다. 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
전원변환은 저항, 전압원의 직렬연결을
저항, 전류원의 병렬연로 바꿀때만 가능합니다.
질문하신 문제와 같이 전압원과 저항이 병렬연결된 경우는 저항의 크기에 관계없이 이 저항에는 항상 250V가 걸리므로 병렬연결된 저항을 개방시켜서 제거한 후 해석하면 됩니다.
즉, 올려주신 풀이는 전원변환이 적용되는 케이스가 아닌데 잘못 적용하여 푸셨습니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
