양*목 교수님

안녕하세요. 양진목입니다.



2포트 파라미터를 구하는 방식은 크게 2포트 파라미터의 정의를 이용하는 방식(닐슨요약집2 138, 139page 참고)과 회로방정식을 세워서 구하는 방식이 있는데요

학부과정에서는 주로 2포트파라미터의 정의를 이용해서 푸는 방식이 중요하므로 제 강의에서도 2포트 파라미터의 정의를 이용하는 방식만 소개하였습니다.



질문하신 문제도 전송파라미터(ABCD)의 정의를 이용하여 푼 것인데요 제가 강의 중에 설명드린 것과 같은 방식으로 접근한 것입니다.(닐슨요약집2에서는 z, h파라미터 구하는 문제만 있다보니 전송파라미터를 구하는 것이 생소하여 조금 다른 방식으로 푼다고 생각하신 것 같습니다.)

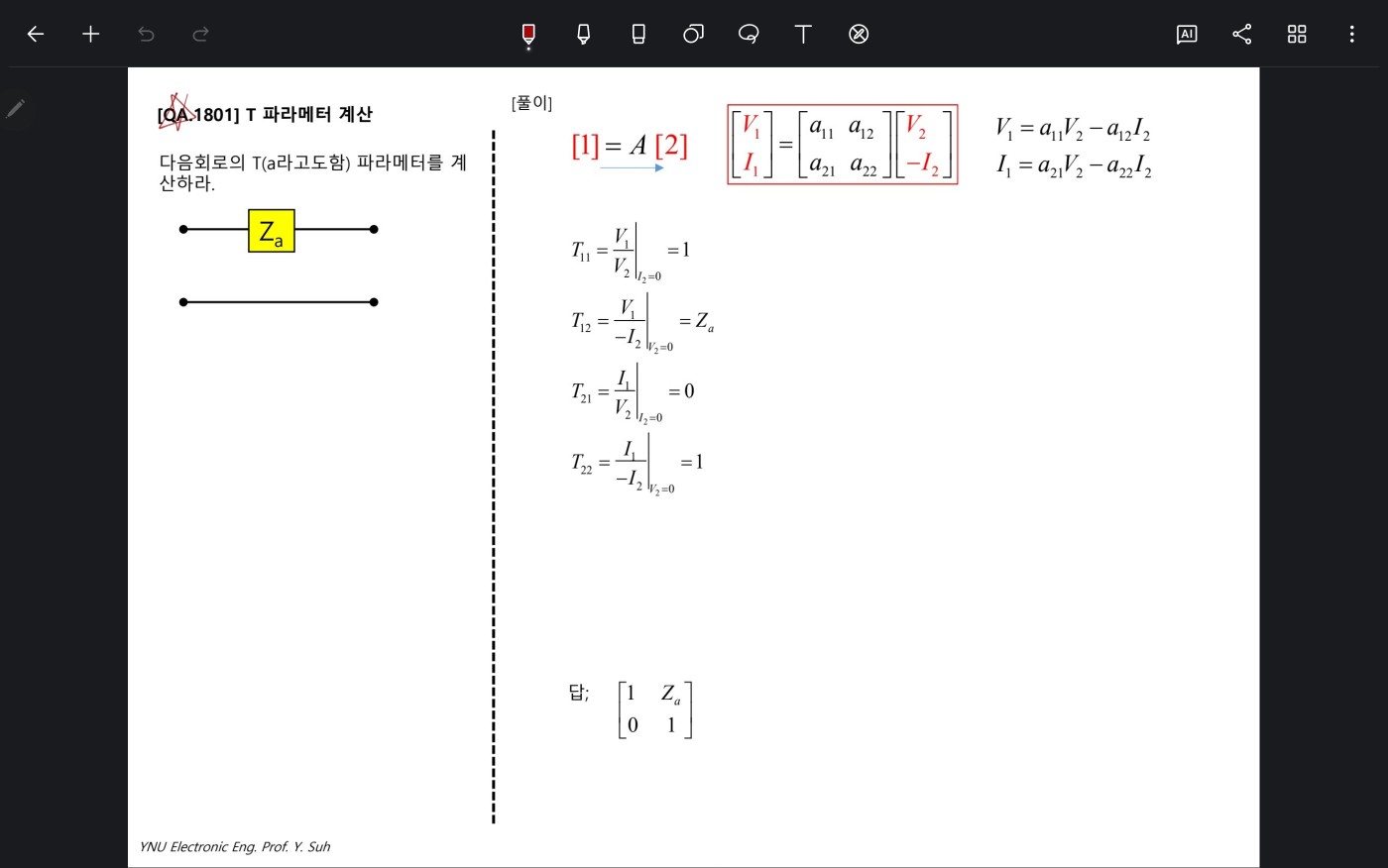

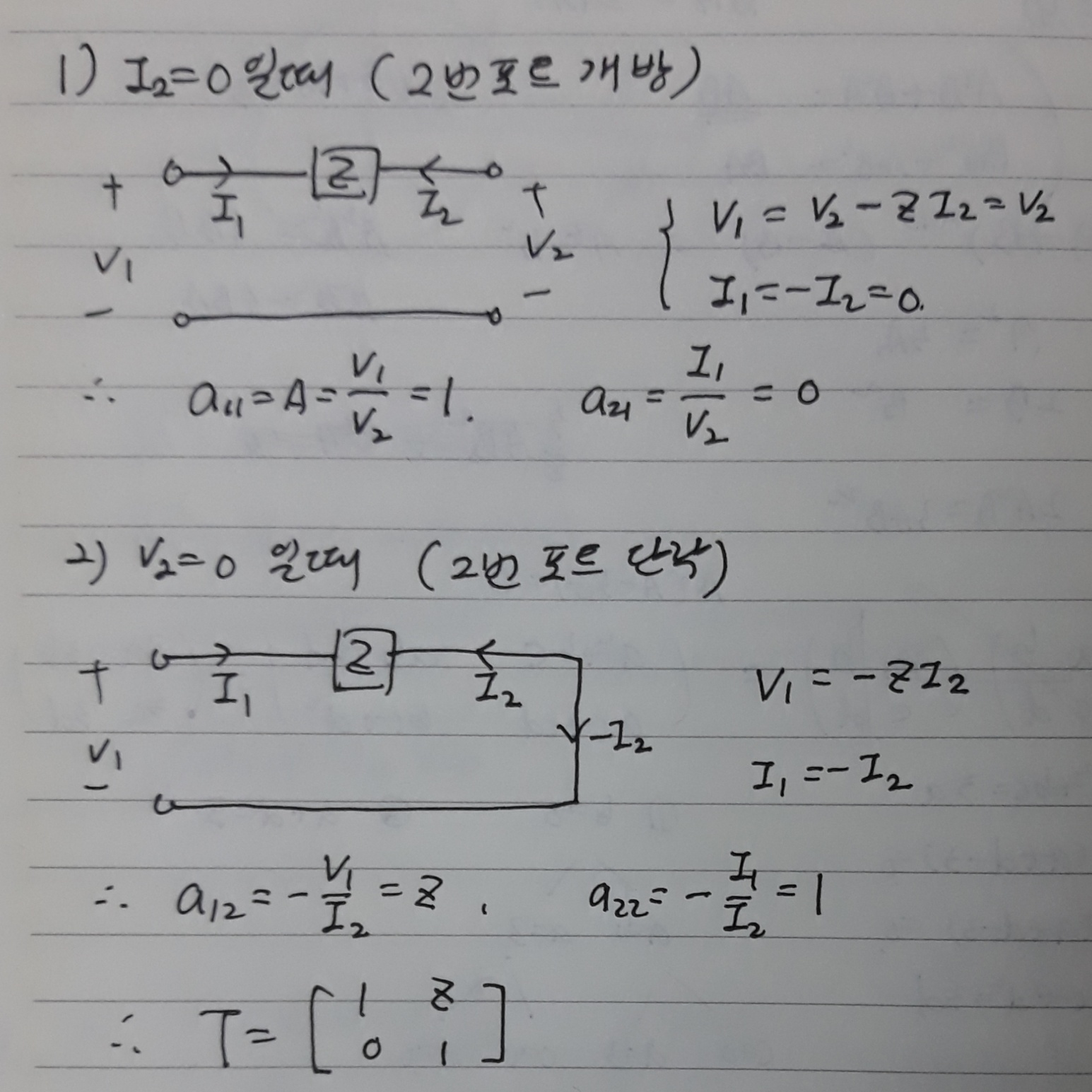

첨부하신 첫 회로의 경우 전송파라미터를 아래와 같이 구할 수 있습니다. (V2=0이면 2번 포트를 단락시키고 I2=0이면 2번 포트를 개방시켜 놓고 파라미터를 구하면 됩니다.)

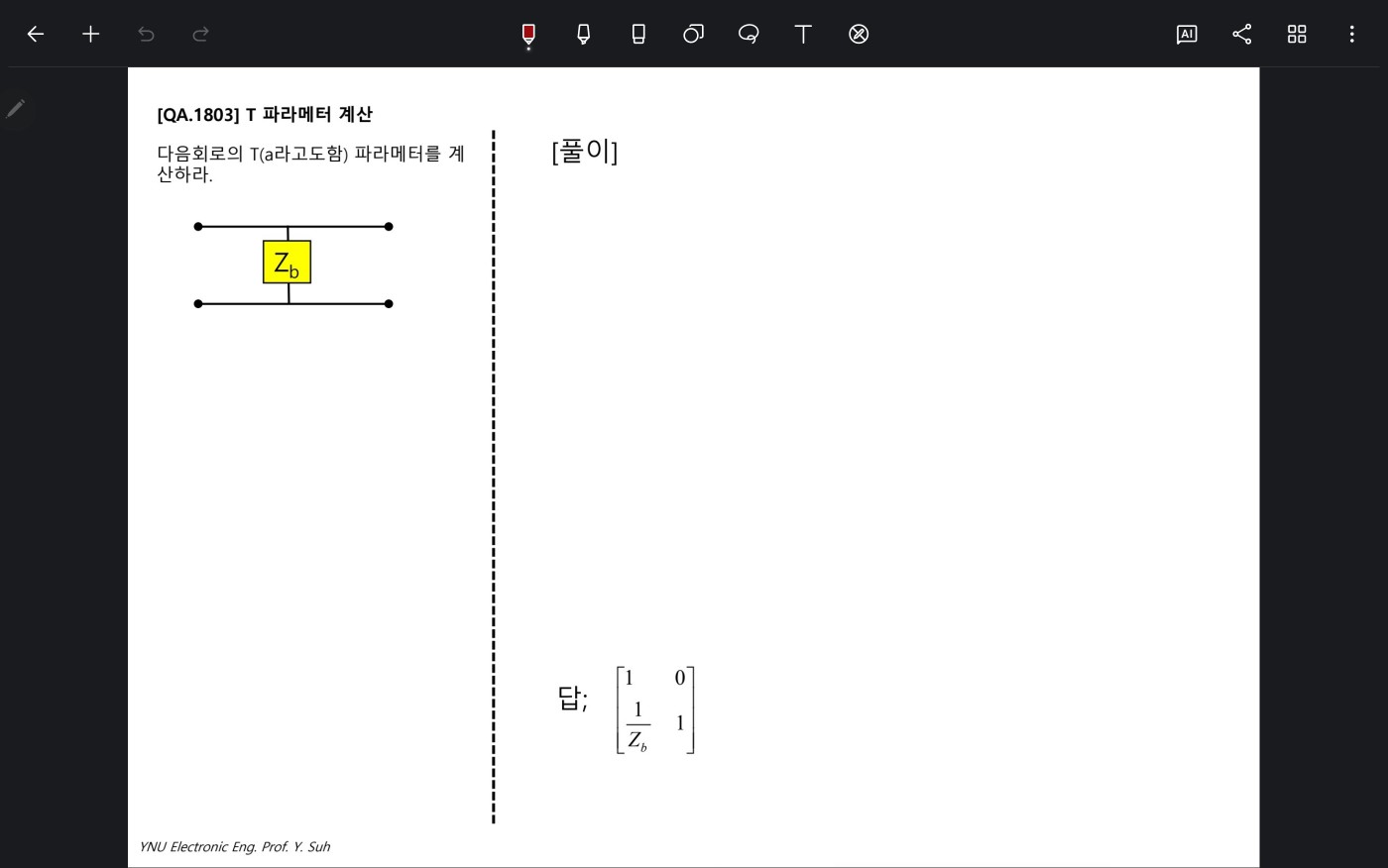

나머지 회로도 첨부사진을 참고하셔서 파라미터를 구해보시기 바랍니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
