양*목 교수님

안녕하세요. 양진목입니다.



ABCD파라미터는 좌변에 오는 회로변수가 V1, I1이고 우변에 오는 회로변수가 V2, -I2이므로 이상변압기의 전압전류관계식을 세운 다음 좌변에 V1, I1, 우변에 V2, I2가 오도록 한 다음 2×2행렬꼴로 맞추어서 성분을 구하면 됩니다.

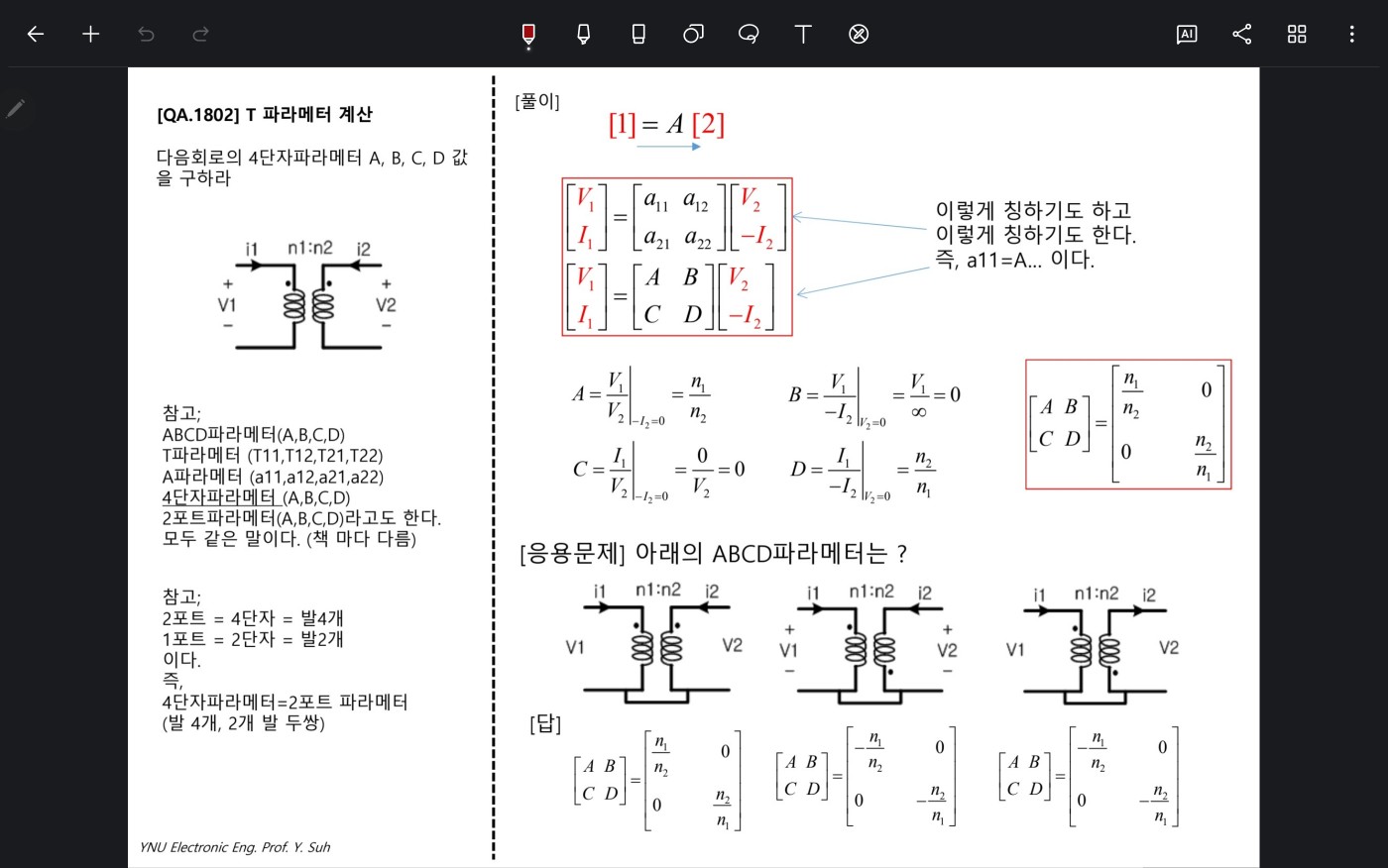

올려주신 자료를 보면 중요한 부분이 빠져 있는데요 ABCD파라미터의 우변에 오는 전류 I2는 I2의 방향에 관계 없이 무조건 -I2가 오는 것이 아니고 V2의 +단자로 I2가 들어가는 방향일때만 -I2가옵니다.



그래서 응용문제의 세 회로에서 처음 두개는 V2의 +극 단자로 I2가 들어오므로 우변에 -I2가 오도록 해서 파라미터를 구하는게 맞고

세번째 회로는 (V1, V2의 극성은 표시되어 있지 않지만 일반적으로 윗부분이 +극이라고 전제하고 생각하면) V2의 +극 단자로 I2가 나가므로 우변에 I2가 오도록 해서 파라미터를 구하면 됩니다.



질문하신 부분에서 중요한 것은 이상변압기의 전압, 전류관계식을 구하는 것이므로 이 부분은 제 강의의 닐슨요약집이나 가지고 계신 회로이론교재를 참고하시기 바랍니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
