양*목 교수님

안녕하세요. 양진목입니다.

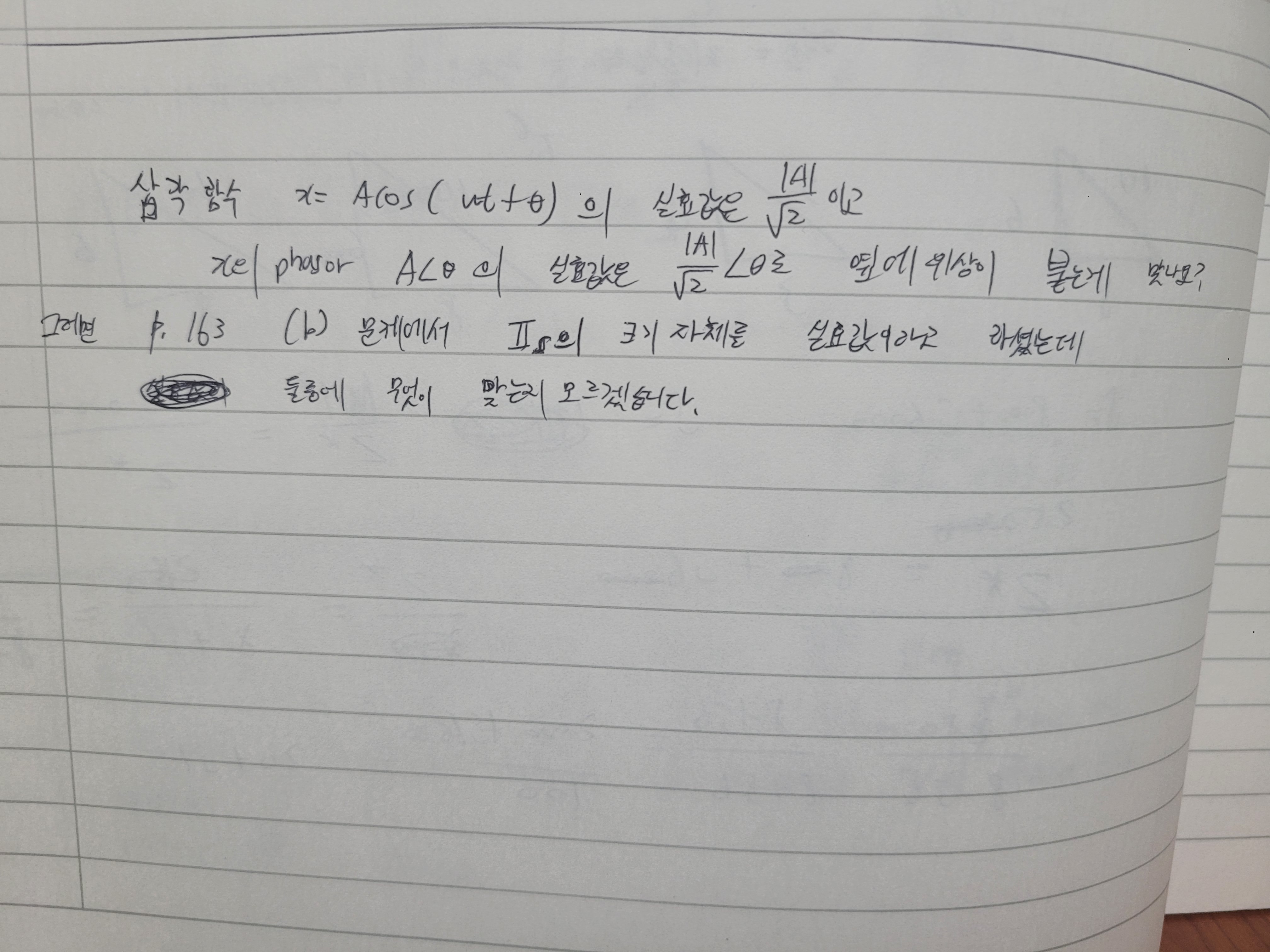

교재 151, 152페이지의 내용을 참고하시기 바랍니다. 해당 페이지의 내용을 간단히 설명드리면 다음과 같습니다.

어느 정현파를 페이저로 표현할 때 페이저의 크기를 정현파의 진폭으로 두는 경우와 정현파의 실효값으로 두는 경우가 있는데 후자의 경우는 실효값이 페이저의 크기임을 명시하기 위하여 A, V 뒤에 (rms)라고 표시를 해줍니다.

예를 들어 전류 i(t)=10√2*cos(wt+θ)[A]의 페이저크기를 진폭으로 둔 경우는 I= 10√2 ∠θ[A]와 같이 되고 실효값으로 둔 경우는 I= 10 ∠θ[A](rms)와 같이 나타냅니다. 따라서 163페이지의 회로를 보면 250∠0°[V](rms)로 되어 있으므로 250은 정현파의 진폭이 아닌 실효값입니다. 즉, 진폭이 250√2 입니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.
