안녕하세요. 이정욱 입니다.

질문 내용중..전류가 흘러가는 방향의 전위가 높다는 것이 무엇을 묻는 것인지요?

제가 조금은 자의적으로 생각해서 질문에 답을 하도록 하겠습니다.

만약 아래 그림과 같이 이해를 해보도록 하겠습니다.

  ------A-----8Ω-----B----

                  ---> 2A

위의 그림에서와 같이  8Ω 의 저항체에 2A의 전류가 흐를때...옴의 법칙에 의해 16V의 전위차가 걸린다고 표현을 합니다.

이때..B점에 비해  A점이 16V만큼의 전위가 높아고 하는 것이지요.

또한, 옴성 저항체의 경우 전류의 방향이 (정확하게는 전류밀도 방향이 A->B를 가리키므로 전기장 방향이 A->B 방향인 것입니다.)

질문하신 그림의 전류 방향은 실제 전류가 흐르는 방향일 수도 있지만, 반대방향일 수도 있습니다.

그래서, 전류 방향의 의미를 두 가지로 해석하여 접근하는 것이 옳습니다.

가정한 전류의 방향을 기준으로 전위의 높낮이를 가정하는 것이지요.

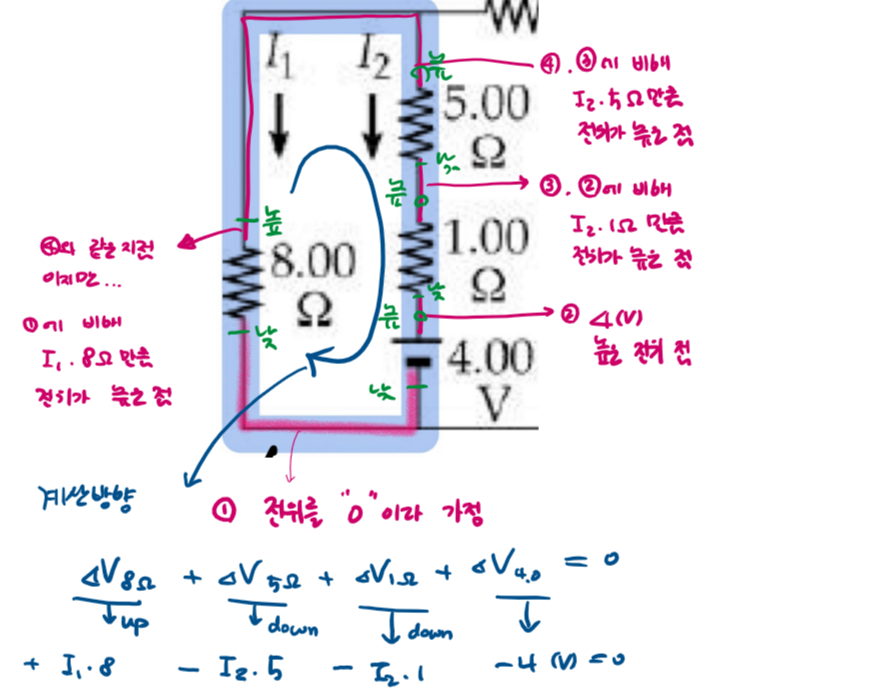

이를 기반으로 그림에 전위의 높낮이와 키르히호프 제 2법칙을 적용하는 과정은 아래 파일에 첨부하였습니다.

• 2023-10-21
• 2024-12-12 수정
