양*목 교수님

안녕하세요. 양진목입니다.

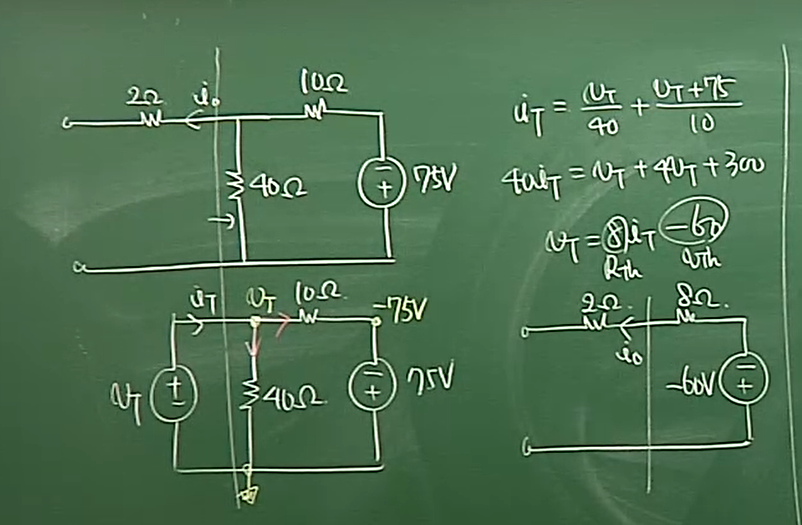

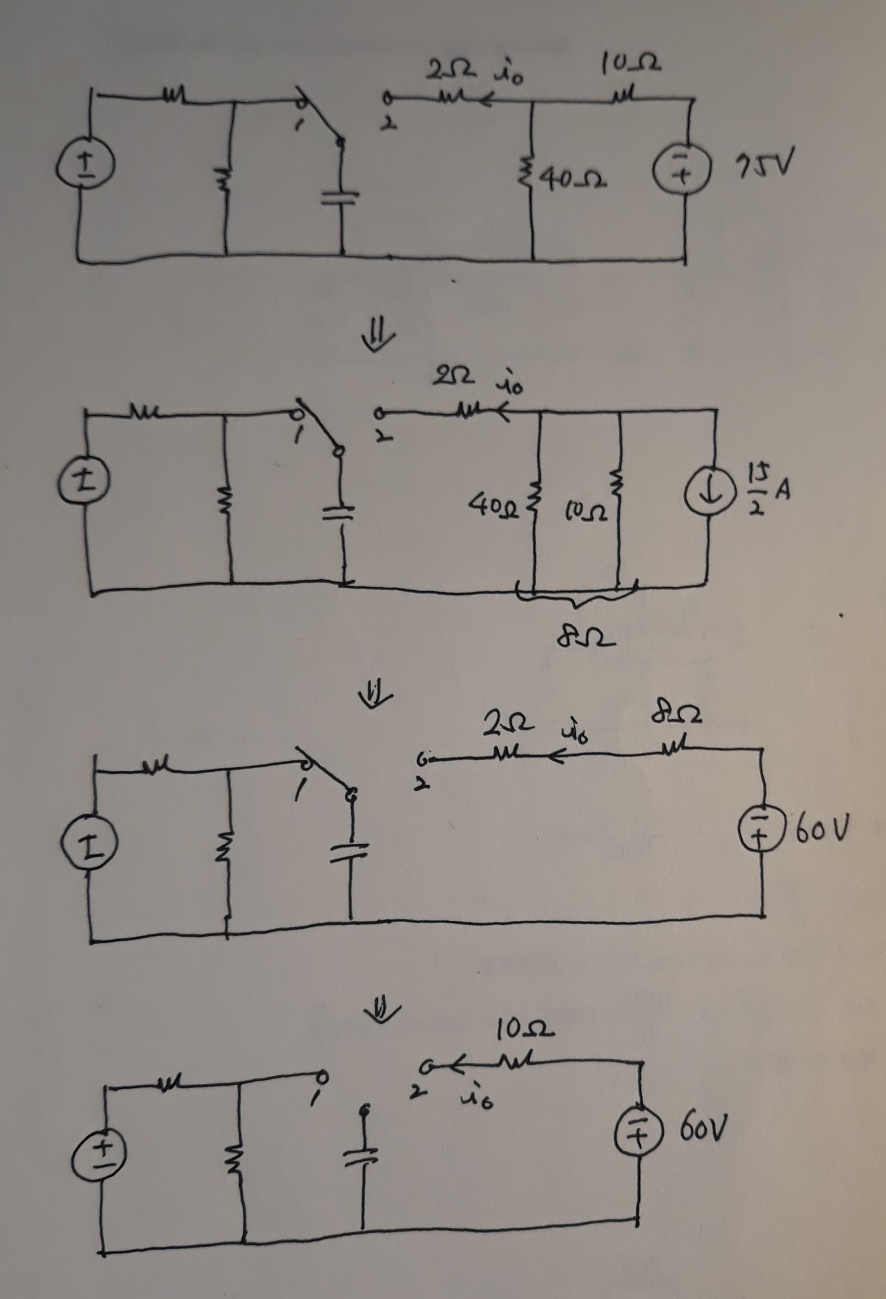

주어진 문제의 풀이는 회로의 커패시터의 우측회로는 회로에서 분리하여 테브넌등가회로를 구한 다음 다시 원래 회로에 이어 붙인 것이 아닙니다. 커패시터 좌측 부분은 테브넌등가회로 구할 때 영향을 미치지 못하므로 편의상 커패시터의 좌측부분을 생략한 것을 뿐입니다. 즉, 강의교재 96페이지 윗부분의 등가변환 과정은 커패시터 좌측부분을 생략한 것입니다. 그래서 생략한 부분을 남겨 놓은 상태에서 96페이지의 풀이과정을 다시 그려보면 아래와 같습니다.



따라서 `테브넌등가회로를 원래 주어진 회로에 붙이는 과정에서 Vth의 부호가 바뀐 것`이 아닙니다.



답변이 되었는지 모르겠습니다.

그럼 안녕히계세요.

• 2023-10-12
• 2024-12-12 수정
