공*은 교수님

안녕하세요

외력으로 인한 전단력/전단응력은 재료의 표면에 접하는 방향으로 발생합니다.

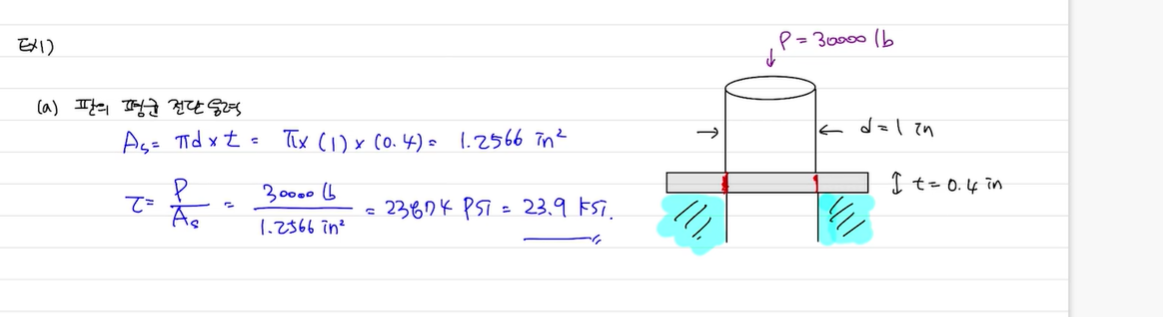

주어진 원통 문제에서는 외력이 수직 방향으로 작용하고 있으며, 이에 따라 전단응력은 외력과 평행한 방향, 즉 접촉면을 따라 발생합니다.

따라서 원통과 판이 맞닿은 접촉면의 전단면적은 원주의 길이에 두께를 곱한 형태로 계산됩니다.

                   전단면적 = π⋅(2r)⋅t

전단응력과는 달리, 수직응력(또는 압축응력)은 외력의 방향과 수직인 면에서 발생합니다.

이 경우, 수직응력이 작용하는 단면은 원통의 단면이 되며, 그 면적은 다음과 같이 계산합니다.

​                   단면적= π⋅r^2

즉, 전단응력은 접촉면을 따라 작용하고, 수직응력은 하중과 수직인 단면에서 발생하므로 각각 다른 면적을 기준으로 응력을 계산합니다.

• 2025-06-04
