| 제목 | 답변완료 p.98_예제7.3(변형)_(1)번 | ||
|---|---|---|---|
| 질문유형 | 강좌내용 | 교수님 | 양진목 |
| 과목 | 회로이론 | 강좌명 | |
| 작성자 | 장*영 (l************8) | 등록일 | 2024-11-19 10:44 |
| 첨부파일 | |||
|
안녕하세요.

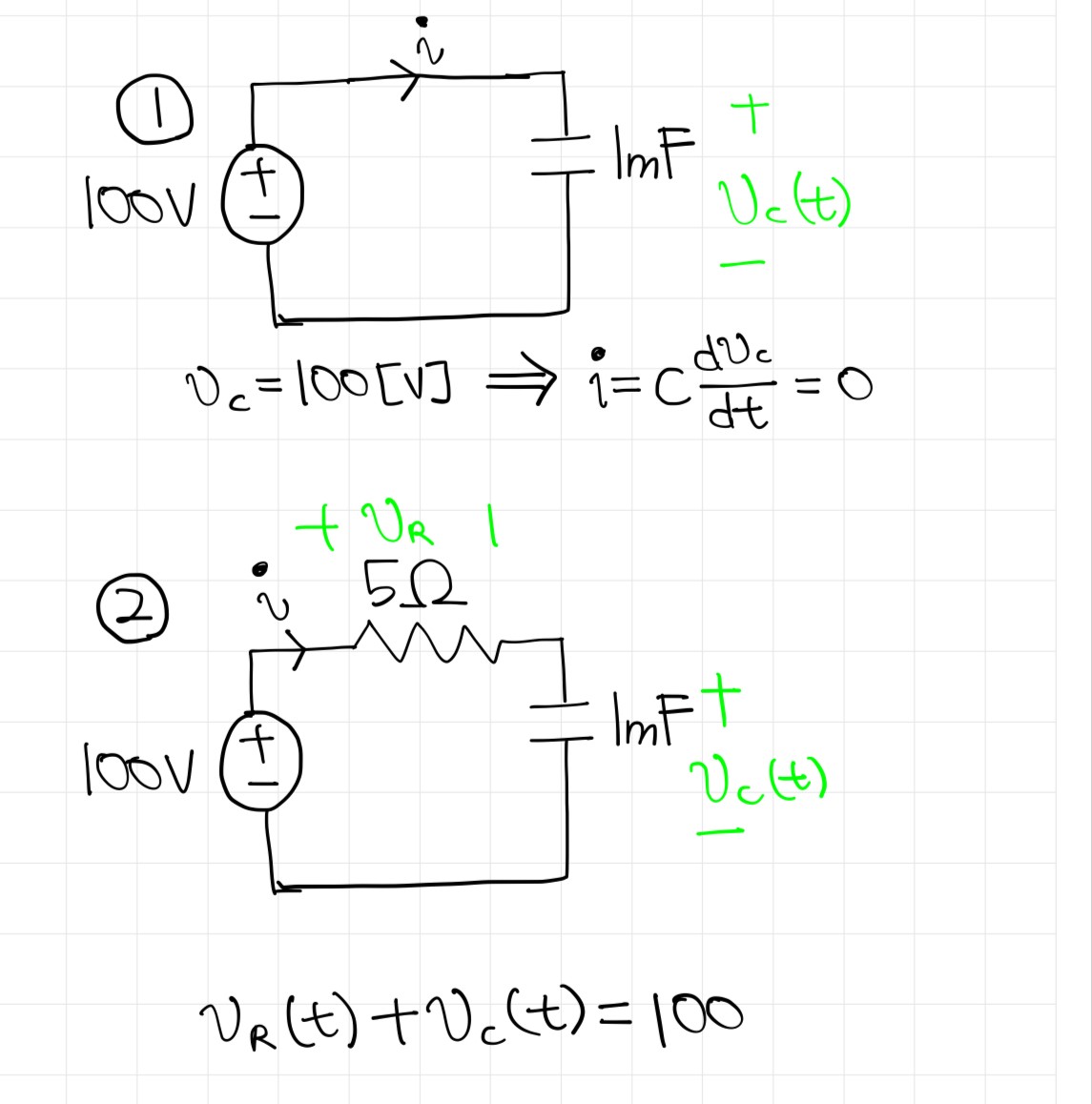

(1)과 관련한 질문인데요. 사진 첨부하였습니다.
1번회로는 그냥 그대로 커패시터에 100V가 쭉 걸리면서 dv/dt = 0이어서 i = 0이 되기에 커패시터부분이 open이 되는건 알고 있는데요.
2번 회로에서 조금 햇갈리네요... 뭔가 RC양단에 100V가 걸리는건 맞는데 커패시터 전압이 바뀌면서 저항에도 전압이 바뀔 수 있고 전압을 합쳐서 100V인게 유지될거 같은데...좀 와닿지 않네요 ㅠㅠ 답변 완료된 질문과 답변은 수정 및 삭제가 불가합니다. |
|||
- 댓글
- 0
양*목
교수님
안녕하세요. 양진목입니다.
질문에서 언급하신 ①, ② 회로에 관한 내용은 모두 정확한 내용이어서 정확히 궁금하신 부분이 무엇인지 모르겠습니다.
혹시 궁금하신 부분이 ② 회로에서 커패시터의 전압이 100V인 이유이신가요?
그 부분에 대한 답을 드리면 다음과 같습니다.
일반적으로는 RC 양단에 걸리는 전압의 합이 100V인 것이 맞습니다.
그런데 문제의 상황에서 스위치가 긴 시간 동안 x위치에 있다가 t=0에서 순간적으로 y위치로 이동한다고 하였으므로
t=0-에서 주어진 회로는 직류정상상태이고 정상상태특성에 의해 커패시터는 개방상태가 됩니다.
이에 관하여는 13강 29:45 부분에서 다루고 있습니다. 참고하시기 바랍니다.
답변이 되었는지 모르겠습니다.
그럼 안녕히계세요.
